La hausse des coûts d’élimination des boues et les règles strictes de conformité environnementale posent aujourd’hui des défis majeurs aux gestionnaires d’installations. Les installations industrielles modernes doivent récupérer les filtrats précieux tout en minimisant les volumes de déchets solides. De nombreuses installations s’appuient encore sur des processus obsolètes. Ces systèmes plus anciens consomment énormément d’énergie et produisent des déchets humides et lourds. Vous avez besoin d’un meilleur moyen de séparer efficacement les solides des liquides.

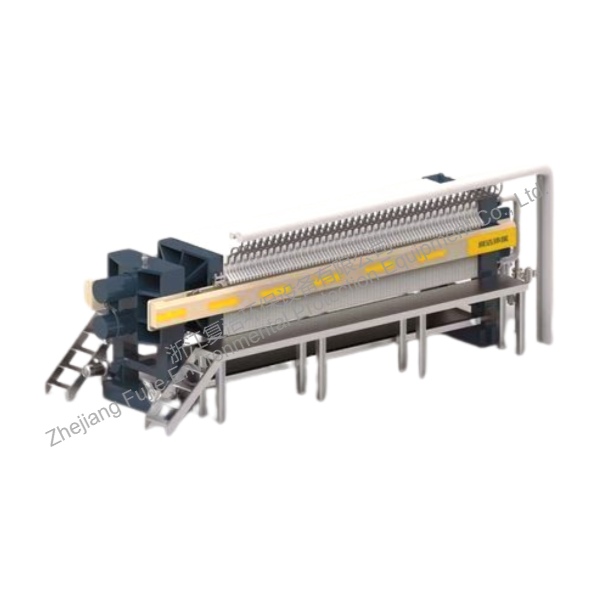

Le filtre-presse industriel reste la technologie de déshydratation mécanique la plus efficace disponible. Cela repose sur la pression physique plutôt que sur l’énergie thermique. Cette force mécanique permet d'obtenir une siccité maximale du gâteau tout en maintenant les demandes de puissance opérationnelle remarquablement faibles. Vous obtenez un déchet sec et gérable et un fluide clair et réutilisable.
Ce guide présente les principes d"ingénierie derrière la séparation mécanique. Nous explorerons les principaux compromis opérationnels et les cadres d’approvisionnement cruciaux. Vous apprendrez à évaluer, spécifier et mettre en œuvre un système à haut rendement. Une bonne planification garantit que vous déploierez des équipements parfaitement adaptés à vos objectifs de production spécifiques.
Retour sur investissement supérieur grâce à la siccité : les filtres-presses atteignent une teneur en matières solides du gâteau de 35 à 80 % et plus, réduisant considérablement les coûts de transport en aval et de séchage thermique.
Efficacité énergétique : les coûts d"exploitation sont estimés à une fraction (souvent 1/6ème) des systèmes de déshydratation rotatifs ou thermiques continus.
Spécificité de l"application : Le succès dépend fortement de l"équilibre entre les compromis opérationnels (en particulier le temps de cycle par rapport à la siccité du gâteau cible) et de l"adaptation du média filtrant aux caractéristiques du lisier.
Atténuation des risques : un dimensionnement approprié de l"équipement nécessite des tests à l"échelle du banc ; l"estimation de la capacité sans analyser la dynamique des fluides spécifique (résistance du support ou du gâteau) entraîne une panne de l"équipement ou des goulots d"étranglement de traitement.
La déshydratation mécanique repose sur la dynamique fondamentale des fluides. La loi de Darcy impose une résistance totale à la filtration lors de la séparation. La vitesse du liquide diminue à mesure que la résistance du média filtrant et la résistance accumulée du gâteau augmentent. La presse utilise une force mécanique intense pour contrer cette résistance. Il chasse le liquide à travers une barrière poreuse. Les solides restent piégés à l’intérieur. Au fur et à mesure que ces solides s’accumulent, ils forment un gâteau. Ce gâteau fait office de filtre secondaire. Il capture des particules encore plus fines au fil du temps. Vous devez maintenir une pression adéquate pour que le liquide continue de circuler efficacement.
Un système fiable dépend d’une structure physique robuste. Cinq composants distincts gèrent l’immense stress des opérations quotidiennes.
Cadre squelettique : les ingénieurs construisent des cadres en acier robustes. Ces cadres résistent à des forces de serrage continues à haute pression. Ils empêchent la déformation structurelle lors des pics de pression.
Système hydraulique : des vérins puissants fournissent la force massive nécessaire pour sceller les plaques ensemble. Une petite fuite hydraulique peut compromettre l’ensemble du lot.
Systèmes de collecteur et de débit : des réseaux de tuyauterie de précision gèrent l'admission du lisier. Ils dirigent l’évacuation du filtrat proprement. Ils canalisent également l’eau et l’air pour les cycles de lavage essentiels.
Plaques filtrantes : celles-ci forment les chambres internes. Ils tiennent le lisier et soutiennent les médias.
Tissu filtrant : Il s’agit de la barrière physique initiale. Il intercepte les solides tout en laissant passer les liquides.
Les unités modernes exécutent une boucle opérationnelle précise. Les systèmes standards passent par plusieurs étapes essentielles pour atteindre une pureté élevée.
Étanchéité hydraulique : le système ferme hermétiquement les plaques pour former des chambres internes sécurisées.
Alimentation haute pression : les pompes poussent le lisier brut dans les chambres à grande vitesse.
Filtration initiale : Le liquide s'échappe à travers le tissu. Les solides s'accumulent pour former la couche primaire du gâteau.
Lavage du gâteau : De l’eau propre circule à travers le gâteau. Cette étape élimine les impuretés chimiques résiduelles.
Compression de la membrane secondaire : des diaphragmes flexibles se gonflent à l'intérieur des chambres. Ils écrasent physiquement le gâteau pour en extraire plus d’humidité.
Soufflage d'air comprimé : de l'air à grande vitesse souffle à travers la matrice du gâteau. Il déplace les poches d'humidité cachées.
Lavage et soufflage du noyau : le système nettoie les canaux d'alimentation. Cela empêche les matériaux collants de bloquer le cycle suivant.
Décharge automatique du gâteau : Le système hydraulique libère les plaques. Le gâteau sec tombe dans un bac de collecte en contrebas.
[Invite de ressources Rich Media : insérez ici une animation 3D ou une répartition GIF illustrant le flux de boue interne et la formation du gâteau.]
L'évaluation des équipements de séparation solide-liquide nécessite une compréhension claire des résultats opérationnels. Les installations choisissent souvent entre des centrifugeuses, des presses à bande et des presses à plaques. Chaque technologie répond à des échelles de production et à des types de matériaux spécifiques. Leur comparaison côte à côte révèle des écarts de performances distincts.
Les centrifugeuses font tourner les matériaux à grande vitesse pour séparer les phases distinctes. Ils gèrent bien les flux continus. Leur faible encombrement permet d"économiser de l"espace au sol. Cependant, ils consomment d’immenses quantités d’électricité. L"usure par rotation rapide entraîne un entretien fréquent et coûteux. De plus, les centrifugeuses produisent rarement des solides véritablement secs. Ils donnent généralement des niveaux de siccité du gâteau compris entre 15 % et 35 %.
Les presses à courroie pressent les boues entre les courroies tendues en mouvement. Ils offrent un débit continu et exigent un capital initial inférieur. Malheureusement, ils donnent le gâteau le plus humide, oscillant souvent entre 15 % et 30 % de solides. Les systèmes à bandes dépendent fortement de floculants chimiques coûteux pour lier les particules. Les conceptions de tapis à l’air libre créent également d’importants problèmes de contrôle des odeurs dans les installations fermées.
Les systèmes de plaques et de cadres fonctionnent par intermittence en tant que processus par lots. Cela nécessite une planification du réservoir tampon. Leur empreinte peut être importante pour les productions à volume élevé. Malgré ces contraintes, ils offrent des performances inégalées. Ils atteignent les concentrations de solides de gâteau les plus élevées, dépassant souvent 80 %. Ils affichent les besoins énergétiques opérationnels les plus faibles. Les installations font facilement évoluer ces machines en ajoutant plus de plaques.
Technologie | Mode de fonctionnement | Plage de séchage des gâteaux | Consommation d"énergie | Inconvénient principal |
|---|---|---|---|---|
Centrifuger | Continu | 15% - 35% | Très élevé | Maintenance rotative coûteuse |
Presse à bande | Continu | 15% - 30% | Moyen | Coûts chimiques élevés, gâteau humide |
Filtre presse | Lot | 35% - 80%+ | Faible | Nécessite des réservoirs tampons à flux discontinu |
Le choix du bon style de plaque détermine votre teneur finale en humidité. Vous devez adapter la conception de la plaque au comportement spécifique de votre lisier.
Plaques de chambre : Il s'agit de la conception standard pour les boues rigides et non compressibles comme les résidus miniers. Les plaques à chambre fonctionnent efficacement entre 6 et 16 bars de pression d'alimentation. Ils offrent un processus de déshydratation simple. Les pompes font tout le gros du travail. Une fois la chambre remplie, le cycle se termine. Ils sont durables, simples et économiques.
Plaques à membrane : les conceptions à membrane comportent un diaphragme interne flexible. Une fois la phase initiale de filtration de la pompe terminée, les opérateurs gonflent ce diaphragme à l'aide d'air comprimé ou d'eau à haute pression. La membrane gonflée comprime physiquement le gâteau de filtration. Ces plaques supportent des pressions de compression extrêmes jusqu'à 30 bars. Ils sont idéaux pour les matériaux gélatineux hautement compressibles comme les boues secondaires biologiques. Vous réduisez considérablement l’humidité finale en utilisant la phase de pressage.
Le tissu filtrant est la variable de processus la plus critique. Les tissus sont disponibles en variétés tissées et non tissées. Leurs indices de perméabilité varient énormément. Vous devez vérifier la compatibilité chimique avant de faire une sélection. Les boues très acides ou alcalines détruiront rapidement les tissus incompatibles. La sélection du mauvais tissage entraîne un « aveuglement » prématuré. L’aveuglement se produit lorsque de fines particules obstruent les pores du tissu de manière permanente. Un chiffon bien assorti garantit un filtrat limpide et une libération rapide du gâteau.
De nombreuses applications modernes nécessitent des modifications spécialisées. La production alimentaire et pharmaceutique nécessite des constructions entièrement en acier inoxydable pour répondre à des codes de conformité sanitaires stricts. Les ingénieurs conçoivent également des configurations spécialisées pour les marchés de niche émergents. L’extraction de saumure au lithium et la récupération de la masse noire des batteries nécessitent des composants antidéflagrants et une résistance chimique extrême. Nous voyons des configurations personnalisées s’étendre à la déshydratation des microalgues et au recyclage métallurgique spécialisé.
Vous ne pouvez pas maximiser chaque métrique simultanément. L"ajustement des paramètres nécessite de faire des compromis entre des objectifs commerciaux concurrents. Le traitement par lots oblige les opérateurs à choisir entre vitesse, sécheresse et clarté. Comprendre ces compromis évite les frustrations de production quotidiennes.
Certaines installations privilégient avant tout le volume. Ils doivent traiter un maximum de gallons par quart de travail. Pour y parvenir, les opérateurs raccourcissent les temps de cycle. Ils arrêtent le processus avant que le débit ne tombe à zéro. Cette stratégie augmente considérablement la capacité quotidienne. Cependant, vous devez accepter une teneur en humidité légèrement plus élevée dans le gâteau déchargé. Cette approche convient aux installations où la capacité de séchage en aval est abondante.
La réduction du poids de mise au rebut constitue souvent le principal objectif financier. Les décharges facturent à la tonne. Le poids de l’eau coûte de l’argent. Pour maximiser la sécheresse, les opérateurs prolongent la phase de maintien de la pression. Ils utilisent largement la compression de la membrane secondaire. Ils injectent de l"air comprimé pour éliminer l"eau résiduelle. Cette stratégie augmente considérablement le temps de cycle. Vous traitez moins de lots par jour, mais vous minimisez efficacement les frais de transport vers les décharges.
Certaines industries valorisent le liquide plutôt que le solide. La fabrication de produits chimiques et la récupération de métaux précieux nécessitent un filtrat parfaitement clair. Les opérateurs utilisent des tissus filtrants plus serrés. Ils appliquent souvent des techniques de pré-revêtement utilisant de la terre de diatomées. Des pores plus serrés entraînent des débits initiaux plus lents. Le cycle prend plus de temps. Cependant, cette stratégie donne une pureté de liquide de 90 à 95 %+, permettant une réutilisation immédiate du fluide.
Objectif commercial | Ajustement opérationnel | Compromis attendu |
|---|---|---|
Haut débit | Raccourcir le temps de cycle ; arrêter la pompe plus tôt | Gâteau final plus moelleux |
Sécheresse maximale | Prolonger la phase de maintien ; utiliser la compression de la membrane | Moins de lots par quart de travail |
Effacer le filtrat | Utiliser un tissu à tissage serré et un pré-enduit | Débit initial plus lent |

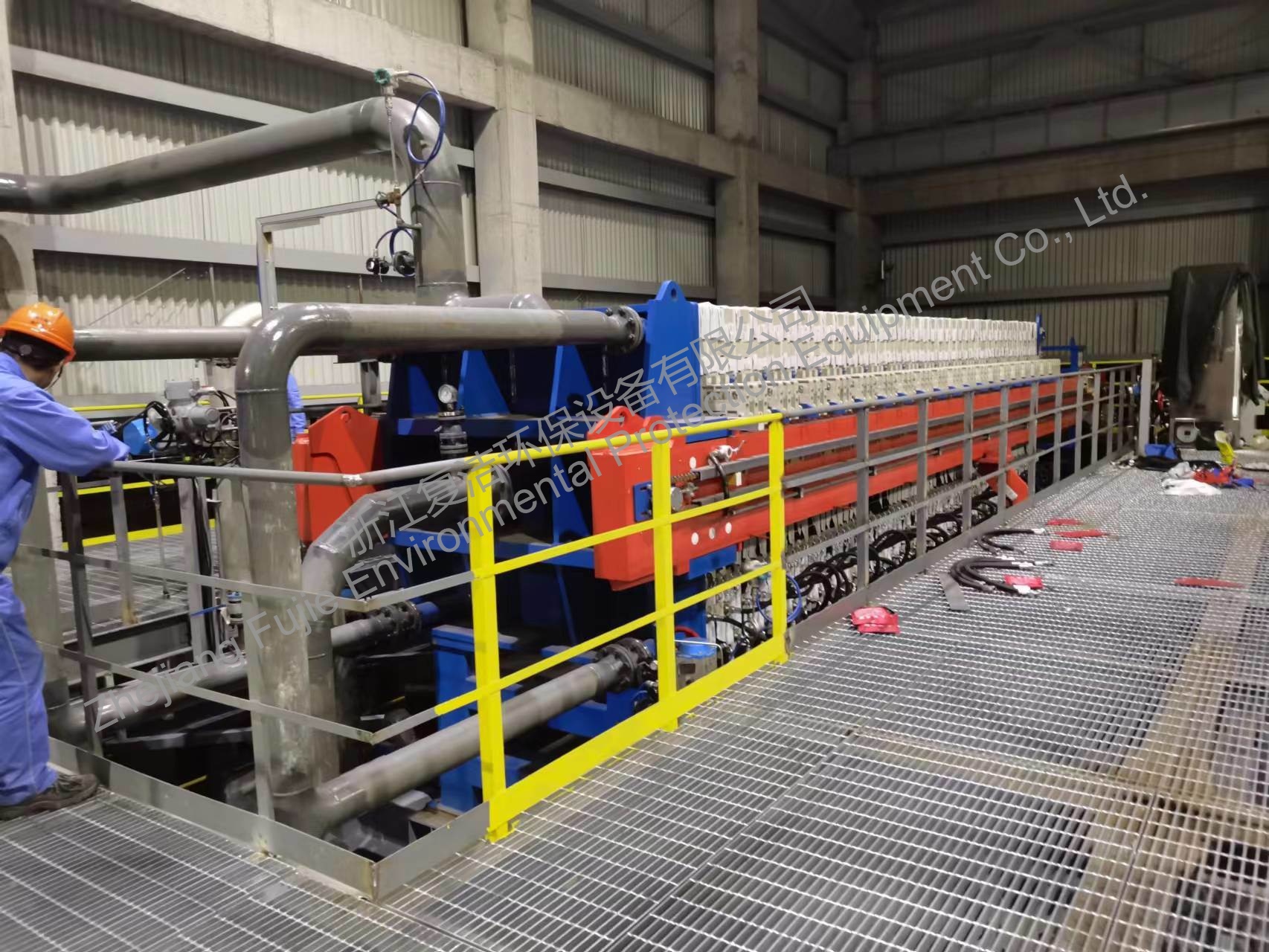

L’approvisionnement en équipement nécessite un alignement minutieux des fournisseurs. Associez-vous toujours directement à une usine de systèmes de filtration industrielle réputée . Vous devez appliquer le mandat de test au banc. N'achetez jamais une machine sur la seule base d'estimations mathématiques du volume. Exiger des tests pilotes à l’échelle du laboratoire. Des tests pilotes prouvent la compressibilité spécifique des matériaux. Il établit des temps de cycle précis. L’analyse préalable de la dynamique des fluides évite un gaspillage massif de capitaux.
Les ingénieurs calculent souvent mal la capacité quotidienne. Ils se concentrent uniquement sur les débits des pompes. Ils ne tiennent pas compte des temps morts. Le temps mort comprend l’ouverture des assiettes, la décharge du gâteau et le lavage manuel des chiffons. Une machine peut prendre 20 minutes rien que pour laisser tomber le gâteau et se réinitialiser. Si vous ignorez ces intervalles lors des calculs de débit, vous installerez des équipements très sous-dimensionnés. Les machines sous-dimensionnées créent des goulots d’étranglement immédiats dans la production.
Les machines lourdes présentent de graves risques sur le lieu de travail. Les superviseurs doivent s’attaquer de manière proactive aux angles morts courants en matière de maintenance.
Protocoles de dépressurisation : les opérateurs doivent réduire progressivement la pression avant d'ouvrir les plaques. Ne pas dépressuriser provoque des éruptions de lisier catastrophiques. Les pulvérisations à haute pression mettent en danger les travailleurs et endommagent les infrastructures environnantes.
Conformité EHS : les travailleurs contournent parfois les protocoles de verrouillage/étiquetage (LOTO) lors des ajustements rapides des tissus. Cela viole les directives EHS strictes. Une activation hydraulique soudaine lors de la maintenance provoque de graves blessures par écrasement.
Surveillance hydraulique : ignorer les fuites mineures de liquide hydraulique entraîne une défaillance systémique. Les faibles niveaux de liquide réduisent la force de serrage, provoquant des fuites de boue dans les chambres sous la pression maximale.
La transition vers un filtre-presse industriel nécessite un changement de mentalité fondamental. Vous devez cesser de considérer la filtration comme une étape générique. Vous devez le traiter comme un processus mécanique de précision. Les dépenses en capital initiales peuvent sembler substantielles au départ. Cependant, ce coût est rapidement compensé. Vous éliminez entièrement les besoins coûteux de séchage thermique. Vous réduisez également considérablement votre poids lourd.
Pour avancer avec succès, suivez ces étapes :
Commencez votre projet par une analyse complète des boues en laboratoire.
Associez-vous à un fabricant établi pour effectuer des tests pilotes sur site.
Établissez des temps de cycle de référence réalistes, y compris les temps morts mécaniques.
Associez les compromis opérationnels exacts à vos objectifs de production et financiers spécifiques.
R : Les filtres-presses sont très efficaces pour les boues avec une concentration solide de départ de 1 % à 10 %. Les installations préépaississent souvent cette boue via des clarificateurs. Pour une vitesse de cycle optimale, une concentration initiale de solides plus élevée est préférable. Cependant, la machine gère facilement des plages variées en fonction du dimensionnement approprié de la pompe d"alimentation.
R : La longévité du tissu dépend fortement de l’abrasivité de votre boue. Cela dépend également de la fréquence des cycles de lavage à haute pression. Sous une utilisation industrielle intensive et continue, les tissus filtrants de qualité durent généralement entre 3 et 6 mois avant de présenter une usure fatale.
R : Oui. Alors que les unités plus anciennes ou plus petites restent manuelles, les systèmes modernes sont entièrement automatisés. Ils comprennent un déplacement des plaques entièrement automatisé, un lavage robotisé des tissus à haute pression et des mécanismes de déchargement automatique des gâteaux. Cela minimise l’intervention de l’opérateur à de simples rôles de supervision.
R : La pression d"alimentation est générée par la pompe à lisier qui force le matériau dans les chambres. Cela varie généralement de 7 à 15 bars. La pression de compression ne se trouve que dans les presses à membrane. Un milieu séparé, comme l"air ou l"eau, gonfle la membrane pour comprimer mécaniquement le gâteau formé. La pression de compression atteint souvent jusqu"à 30 bars.
