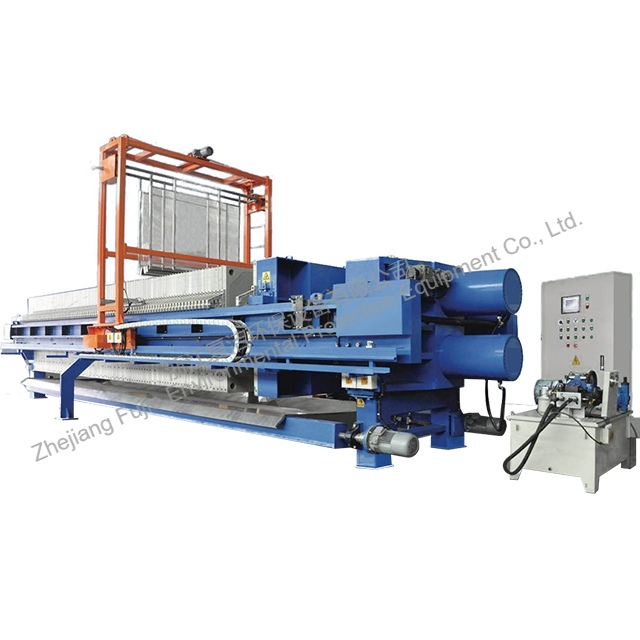

Dans la séparation solide-liquide par lots industriels, un filtre-presse est fondamentalement contraint par sa technologie à plaques. La sélection du mauvais type de plaque entraîne des temps de cycle excessifs, une teneur élevée en humidité dans le gâteau de filtration et des coûts d'élimination gonflés. Les ingénieurs d'usine et les équipes d'approvisionnement doivent équilibrer les dépenses d'investissement initiales (CapEx) et les dépenses d'exploitation à long terme (OpEx). La décision dépend souvent de la question de savoir si la pression standard d'une pompe d'alimentation est suffisante ou si une compression mécanique secondaire est nécessaire pour atteindre la siccité cible du gâteau. Cette évaluation décompose les réalités mécaniques, les compromis en matière de performances et les coûts du cycle de vie liés à l'utilisation d'une plaque filtrante PP encastrée standard par rapport à une alternative à membrane. Nous fournissons un cadre pour spécifier les pièces de filtre-presse appropriées pour les caractéristiques spécifiques de votre boue.
Adéquation de l"application : les plaques filtrantes standard en PP sont très fiables et rentables pour les solides rigides et non compressibles, tandis que les plaques filtrantes à membrane sont conçues pour les boues hautement compressibles nécessitant une compression secondaire.
Débit par rapport aux CapEx : les plaques à membrane réduisent considérablement les temps de cycle et les coûts de séchage thermique en aval, mais nécessitent un investissement initial de 20 à 30 % plus élevé et un équipement de compression auxiliaire (eau ou air).
Réalités de la maintenance : alors que les plaques PP standard offrent des décennies de fonctionnement quasiment sans entretien, les plaques à membrane introduisent des variables de fatigue, nécessitant un choix entre des conceptions de membranes remplaçables et soudées pour gérer les coûts de remplacement à long terme.
Faisabilité de la mise à niveau : la mise à niveau des plaques standard vers les plaques à membrane n"est pas un échange 1:1 ; cela nécessite d"évaluer la résistance du cadre de la presse, les systèmes de contrôle et la plomberie du collecteur existants avec un fabricant de filtre-presse qualifié.
La filtration moderne s’est largement éloignée des anciens systèmes à plaques et cadres. Les configurations héritées utilisent des plaques de déclenchement séparées par des cadres creux. Ils permettent aux opérateurs d"utiliser une gamme plus large de médias filtrants spécialisés, y compris le papier. Cependant, ces conceptions plus anciennes ont du mal à résister à une forte pression. Ils possèdent de nombreuses surfaces d’étanchéité sujettes aux fuites et nécessitent un travail manuel intense pour être nettoyés. Aujourd"hui, la plaque encastrée en polypropylène constitue la norme moderne. Il gère la déshydratation industrielle générale à haute pression avec une fiabilité exceptionnelle. En combinant la plaque et le cadre en une seule unité encastrée, les ingénieurs ont éliminé la moitié des surfaces d"étanchéité. Ce changement de conception a considérablement réduit les risques d’éruption et amélioré la sécurité globale dans l’usine.
Les plaques encastrées standard sont constituées d’un bloc solide et monolithique de polypropylène. Les fabricants usinent CNC ou moulent par injection ces blocs selon des tolérances exactes. Chaque plaque comporte un centre encastré des deux côtés. Lorsque vous serrez deux plaques d"accouplement ensemble dans le châssis de la presse à l"aide de la force hydraulique, elles forment une chambre creuse et étanche. C"est dans cette chambre que le gâteau de filtration s"accumule pendant le cycle de filtration. Les plaques comportent des picots, des cylindres ou des rainures de drainage surélevés sur la surface en retrait. Ces structures surélevées soutiennent le tissu filtrant sous une pression extrême tout en offrant un chemin clair et dégagé pour que le filtrat puisse sortir de la presse par les orifices de décharge des coins.
La déshydratation dans une plaque encastrée standard repose entièrement sur la dynamique des fluides et la mécanique des pompes. La pression générée par la pompe d’alimentation en lisier pilote l’ensemble du processus. Les opérateurs font généralement fonctionner ces pompes, souvent des pompes pneumatiques à double membrane (AODD) ou centrifuges, entre 100 et 225 psi. À mesure que la pompe force la boue dans la chambre, des solides s"accumulent sur le tissu filtrant. Le liquide traverse le tissu et sort par les orifices de drainage. La pompe doit travailler plus fort à mesure que la chambre se remplit et que le gâteau s"épaissit. Finalement, la pompe atteint sa limite de pression maximale et cale face à la résistance hydraulique. À ce stade, la chambre est remplie de gâteau solide et la filtration s"arrête.
Les plaques encastrées standard offrent plusieurs avantages opérationnels distincts pour les exploitants d"usines à la recherche d"une fiabilité robuste.
Intégrité structurelle : le bloc solide en PP résiste à d"immenses pressions de serrage et d"alimentation sans se déformer ni se fissurer dans des conditions normales d"utilisation.
Résistance chimique : le polypropylène résiste naturellement aux acides agressifs, aux alcalis et aux solvants industriels agressifs.
Simplicité opérationnelle : vous n"avez pas à gérer de pièces mobiles, de collecteurs de gonflage ou de séquences de valves automatisées complexes.
Changements faciles des tissus : les équipes de maintenance peuvent rapidement retirer et remplacer les tissus filtrants sans outils spécialisés ni temps d"arrêt prolongé.
Longévité : Une plaque standard bien entretenue peut durer des décennies avec une dégradation minimale, ne nécessitant pratiquement aucun entretien continu.
Vous devez déployer des plaques encastrées standard pour les applications impliquant des solides à haute densité et facilement déshydratés. Ces matériaux ne se compriment pas sous pression. La pompe d"alimentation fournit à elle seule suffisamment de force pour expulser le liquide interstitiel des particules solides. Les applications courantes incluent le traitement des eaux de lavage des agrégats dans les carrières. Les opérations minières les utilisent largement pour la déshydratation de base des résidus. Les installations traitant des précipitations de métaux lourds s’appuient également sur des plaques standards. Dans ces scénarios, les solides forment naturellement un gâteau rigide et poreux. L’ajout d’une compression mécanique secondaire n’offre aucun avantage supplémentaire et ne fait que compliquer le processus.

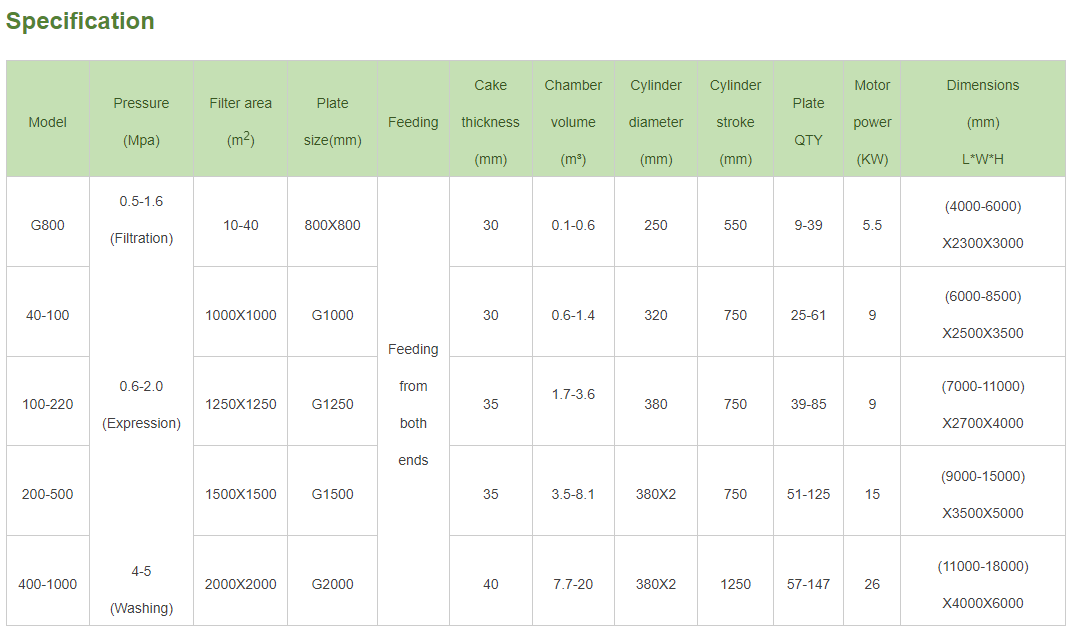

Une plaque filtrante à membrane modifie fondamentalement la séquence de déshydratation. Cela commence par une plaque centrale similaire à une conception encastrée standard. Cependant, les fabricants attachent une membrane flexible à la surface de filtration centrale. Cette membrane est généralement constituée de polypropylène, d'élastomère thermoplastique (TPE) ou de caoutchouc synthétique comme l'EPDM. La membrane se trouve derrière le tissu filtrant. Pendant le cycle d'alimentation initial, la membrane reste à plat contre la plaque centrale. Il agit comme une plaque encastrée standard pendant que la chambre se remplit de lisier. La pompe d’alimentation fait le gros du travail initial pour construire le gâteau.
Le véritable avantage apparaît après l’arrêt de la pompe d’alimentation. La chambre est pleine de gâteau humide et spongieux. Le système de contrôle lance le processus de déshydratation secondaire. L"eau à haute pression ou l"air comprimé pénètre dans une cavité derrière la membrane flexible via un système de collecteur dédié. Ce fluide gonfle la membrane vers l"extérieur dans la chambre du filtre. La membrane gonflée comprime physiquement le gâteau de filtration formé. Cette compression mécanique expulse l"humidité interstitielle restante que la pompe d"alimentation n"a pas pu surmonter. La pression de compression varie généralement de 100 à 225 psi, bien que des unités haute pression spécialisées puissent pousser au-delà de 300 psi pour les matériaux extrêmement difficiles.
Lors de la sélection des plaques à membrane, les ingénieurs doivent choisir entre deux méthodes de fabrication principales. Chacun a des implications opérationnelles et de maintenance distinctes.
Type de conception | Investissement initial | Risque de fuite | Action de maintenance en cas de panne | Opérations à long terme |
|---|---|---|---|---|
Membrane soudée | Inférieur | Zéro (entièrement scellé) | Remplacer l"ensemble de la plaque | Plus élevé (remplacements complets fréquents) |
Membrane remplaçable | Plus haut | Faible (s"appuie sur des joints/pinces) | Remplacez uniquement la membrane flexible | Inférieur (la plaque à noyau reste en service) |
Les plaques PP standard sont confrontées à un point de rendement décroissant. À mesure que le gâteau se forme, la résistance hydraulique augmente de façon exponentielle. Finalement, la pression de la pompe d’alimentation ne peut plus expulser l’humidité interstitielle du centre du gâteau. La pompe cale simplement face à la résistance. Les plaques à membrane contournent entièrement cette limitation. La compression mécanique applique une pression physique uniforme sur toute la surface du gâteau. Cette action produit régulièrement des niveaux d"humidité finaux du gâteau 10 à 25 % plus secs que les plaques standards. Les gâteaux plus secs réduisent directement le poids à éliminer, réduisant ainsi considérablement les frais de transport. Ils réduisent également les besoins en énergie du séchage thermique en aval, économisant ainsi d’énormes quantités de gaz naturel ou d’électricité.
Les courbes de filtration dictent les temps de cycle. Avec des plaques standards, le remplissage initial est rapide. Cependant, le cycle d’alimentation des terminaux s’éternise. La pompe pousse de petites quantités de boue dans la presse pendant des heures pour bien remplir la chambre. Les plaques à membrane permettent aux opérateurs d"arrêter la pompe d"alimentation beaucoup plus tôt dans le cycle. Une fois que la chambre est raisonnablement pleine, la pompe s"arrête. La compression mécanique rapide prend le relais pour terminer la déshydratation. Ce changement réduit souvent la durée totale du cycle jusqu"à 50 %. Des cycles plus rapides signifient plus de lots par équipe et un rendement global plus élevé de l"usine sans avoir à acheter une presse plus grande.
Les gâteaux collants ou hautement compressibles créent d"énormes maux de tête pour les opérateurs utilisant des plaques standard. Le gâteau humide adhère obstinément au tissu filtrant. Les opérateurs doivent gratter manuellement chaque chambre avec des spatules. Ce travail manuel augmente les temps d"arrêt entre les lots et présente des risques pour la sécurité. Les plaques membranaires résolvent ce problème grâce à la physique. À la fin du cycle, le système évacue le liquide pressé. La membrane se dégonfle et se détache du gâteau. Cette action brise la tension superficielle entre le tissu filtrant et le gâteau solide. Le gâteau tombe simplement dans la trémie située en dessous, permettant une décharge rapide et automatisée.
De nombreux procédés chimiques et pharmaceutiques nécessitent un lavage du gâteau pour éliminer les impuretés ou récupérer un filtrat précieux. Les plaques standard ont du mal ici. L"épaisseur du gâteau est souvent inégale. L’eau de lavage emprunte le chemin de moindre résistance, provoquant une canalisation. Cela laisse de grandes sections du gâteau non lavées et contaminées. Les plaques à membrane excellent au lavage. Les opérateurs appliquent une brève pré-pressage avant d"introduire l"eau de lavage. Cela crée un gâteau uniforme et consolidé avec une porosité constante. L"eau de lavage s"écoule uniformément dans toute la masse du gâteau. Cela réduit considérablement la consommation d’eau de lavage et améliore la pureté du solide final.
Votre boue dicte votre choix de plaque. Vous devez effectuer une analyse rigoureuse des particules. Si votre matériau est hautement compressible, les plaques à membrane génèrent un retour sur investissement massif. Les matériaux compressibles comprennent les boues biologiques provenant des stations d’épuration des eaux usées. Les précipités chimiques, les boues d'alun et les déchets pharmaceutiques entrent également dans cette catégorie. Ces matériaux rétrécissent sous la pression. A l’inverse, si votre coulis contient des particules très abrasives, il faut être prudent. Les grains abrasifs useront rapidement les membranes flexibles. Vous devez sélectionner des membranes en caoutchouc synthétique robustes ou vous en tenir à des plaques rigides standards pour maximiser la durée de vie de la plaque du filtre-presse..
Le delta des coûts initiaux est important. Les plaques à membrane coûtent plus cher par unité à fabriquer. De plus, ils nécessitent des équipements auxiliaires. Vous devez installer des patins à eau compressibles ou des compresseurs d’air de grande capacité. Vous avez besoin d"une tuyauterie de collecteur spécialisée, de vannes automatisées et de capteurs de pression. Cependant, vous devez calculer les économies opérationnelles quotidiennes. Calculez les économies exactes résultant de la réduction des frais de transport et d"élimination grâce à des gâteaux plus légers et plus secs. Tenez compte de la faible énergie de séchage thermique requise. Ajoutez les revenus issus de l’augmentation du débit quotidien. Dans les applications hautement compressibles, les économies opérationnelles permettent de compenser les dépenses d"investissement initiales plus élevées en quelques mois.
Vous devez aborder la réalité de la fatigue mécanique. Les plaques PP standard ont une durée de vie presque infinie si elles sont correctement entretenues. Ils ne fléchissent pas et ne s"étirent pas. Les membranes ont cependant une durée de vie limitée, mesurée en cycles. Chaque inflation et déflation met le matériau à rude épreuve. Vous devrez éventuellement les remplacer. De plus, les systèmes à membrane introduisent une complexité opérationnelle. Les équipes de maintenance doivent entretenir les collecteurs compressibles, les clapets anti-retour et surveiller les capteurs de pression. Vous avez besoin de systèmes de contrôle précis. Si une membrane se gonfle avant que la chambre ne soit remplie de boue, la pression inégale fera entièrement exploser la plaque, provoquant une défaillance catastrophique.
Ne présumez pas que votre presse standard peut simplement accepter des plaques à membrane. C’est une idée fausse et dangereuse. La compression mécanique exerce une force interne considérable sur l’ensemble de la pile de plaques. Le châssis en acier, le vérin hydraulique et les barres de liaison doivent être dimensionnés pour cette pression supplémentaire. Si vous installez des plaques de membrane dans un cadre sous-estimé, les barres de liaison s"étireront ou se casseront sous la charge. Le vérin hydraulique peut tomber en panne de façon catastrophique, projetant du liquide hydraulique à travers l"usine. Vous devez demander à un ingénieur en structure d’évaluer votre équipement existant avant de tenter une rénovation.
Les plaques à membrane nécessitent un séquençage opérationnel strict. Vous ne pouvez pas compter sur les vannes à bille manuelles et la mémoire de l"opérateur. Si un opérateur applique la pression de compression sur une chambre partiellement vide, la membrane s"étirera au-delà de sa limite élastique et se rompra. Cela peut également fissurer la plaque centrale adjacente. Vous devez atténuer ce risque avec des contrôles PLC automatisés. Le système a besoin de boucles de rétroaction de pression. Il doit vérifier que la pompe d"alimentation a suffisamment rempli la chambre avant de permettre l"ouverture des vannes de compression. Les verrouillages doivent empêcher la presse de s"ouvrir alors que les membranes sont encore gonflées.
Les tableaux de dimensionnement théoriques sont inutiles pour les coulis complexes. Vous devez vous associer à un fabricant de filtres-presses réputé qui propose des tests pilotes empiriques. Envoyez-leur un échantillon de votre lisier. Ils le feront passer dans une presse à échelle pilote utilisant à la fois des plaques standard et des plaques à membrane. Ces données empiriques révèlent exactement comment votre matériau spécifique réagit à la compression mécanique. Il fournit les données concrètes nécessaires pour justifier les dépenses en capital à votre équipe de direction. N'achetez jamais de plaques à membrane sur la base de conjectures ou de moyennes génériques de l'industrie.
Lancez une analyse de boue à l"échelle pilote avec un OEM pour comparer les taux de réduction d"humidité entre les plaques standard et les plaques à membrane.
Vérifiez vos coûts quotidiens actuels de transport et d’élimination pour établir une base de référence pour le calcul des économies opérationnelles.
Évaluez l’infrastructure de votre usine existante pour confirmer la disponibilité d’air comprimé ou d’eau à haute pression pour le collecteur à presser.
Inspectez votre châssis de presse et votre système hydraulique actuels avec un ingénieur en structure pour déterminer s"ils peuvent gérer en toute sécurité les pressions de compression des mises à niveau.
R : Oui, c"est ce qu"on appelle un « pack mixte ». Il alterne une plaque à membrane avec une plaque encastrée standard. Cette configuration réduit les dépenses d"investissement tout en fournissant une compression mécanique à chaque chambre. Vous devez vous assurer que les plaques standards sont structurellement compatibles avec l’expansion de la membrane adjacente.
R : La pression de compression varie généralement de 7 bars (100 psi) à 16 bars (225 psi). Les plaques spécialisées haute pression peuvent dépasser 30 bars. La limite maximale dépend entièrement du matériau spécifique de la membrane et de la qualité structurelle du cadre en acier du filtre-presse.
R : La durée de vie est dictée par le nombre de cycles, l"exposition aux produits chimiques et la température de fonctionnement plutôt que par la méthode de fixation. Les deux modèles durent généralement entre 3 000 et 10 000 cycles. Les conceptions remplaçables réduisent simplement le coût de maintenance du remplacement inévitable.
R : Les presses à plaques et à cadres utilisent des plaques affleurantes avec des cadres creux séparés. Leur principal avantage aujourd’hui est la possibilité de changer rapidement les tissus filtrants et d’utiliser des supports filtrants spécialisés, comme le papier, pour une filtration fine. Cependant, les plaques PP encastrées constituent la norme moderne pour la déshydratation industrielle intensive en raison de tolérances de pression plus élevées.
R : Vous aurez besoin d’un fluide fluide, ce qui nécessite un compresseur d’air ou un patin de pompe à eau haute pression. Vous avez également besoin d"une tuyauterie de collecteur spécialisée, de soupapes de surpression de sécurité et d"un système PLC amélioré pour séquencer la phase de compression en toute sécurité.
