Les éruptions de boues imprévues et les suintements continus entre les plaques compromettent la sécurité opérationnelle, augmentent les coûts d'entretien et interrompent les cycles de déshydratation. Identifier si une fuite de la plaque du filtre-presse est un symptôme de défaillance d'un consommable, d'un mauvais alignement mécanique ou de limitations matérielles fondamentales dicte votre prochaine étape. Vous avez besoin d’un cadre systématique pour diagnostiquer avec précision les causes profondes avant de démolir la pile de plaques. Ce guide évalue les interventions de maintenance immédiates pour maintenir votre lot actuel en fonctionnement et détermine quand la mise à niveau vers des systèmes à joints constitue la solution à long terme la plus fiable. Nous éliminons les déficits de pression hydraulique, les blocages des orifices d'alimentation et la dégradation des consommables pour vous aider à sécuriser votre processus de filtration, à éliminer les fuites de fluides dangereuses et à maintenir une efficacité de déshydratation maximale.
Diagnostiquer avant de remplacer : faites la distinction entre l'effet de mèche capillaire (normal dans les plaques sans joint) et les éruptions actives (indiquant une panne hydraulique, des blocages d'alimentation ou des joints endommagés).
Les mises à niveau matérielles entraînent le confinement : la transition vers un filtre-presse CGR (calfeutré, avec joint, encastré) fournit une fuite proche de zéro, essentielle pour le traitement chimique dangereux ou hautement réglementé.
Gestion du cycle de vie des consommables : une installation incorrecte, un retrait agressif ou un remplacement tardif du tissu du filtre-presse et des joints toriques sont les principales causes de défaillance prématurée des joints.
L'intégrité hydraulique n'est pas négociable : même les plaques filtrantes de remplacement neuves fuiront si la pression de serrage est inégale, si des blocages des orifices d'alimentation provoquent l'inclinaison de la plaque ou si les pressions de compression secondaires dépassent les limites de serrage.
Établissez des attentes de base en matière de confinement des fluides en fonction de votre architecture de plaques actuelle. Les plaques sans joint présenteront toujours un certain niveau de suintement en raison de leur conception physique. Les caractéristiques des boues déterminent également les taux de fuite. Les fluides à faible viscosité s"échappent plus rapidement que les boues épaisses et lourdes. Définissez ce qui constitue un échec dans votre processus spécifique. Quelques gouttes par minute pourraient passer l’inspection dans une station d’épuration municipale. Une seule goutte de filtrat chimique dangereux représente une défaillance critique nécessitant un arrêt immédiat. Faites la différence entre un effet de mèche capillaire normal et une éruption active. La mèche se présente comme un écoulement lent et régulier sur le côté du paquet de plaques. Une éruption est une pulvérisation sous pression qui brise entièrement la marge d’étanchéité.
Les systèmes hydrauliques fournissent la force brute nécessaire pour maintenir les chambres étanches à la pression interne de la pompe d"alimentation. Lorsque la pression hydraulique chute, les plaques se séparent légèrement, brisant le joint. Évaluez d’abord les performances du vérin hydraulique. Surveillez la rétention de pression sur le manomètre ou l’IHM pendant tout le cycle d’alimentation. Une baisse constante indique un contournement interne dans le cylindre, une fuite du distributeur hydraulique ou un fluide hydraulique dégradé ne parvenant pas à maintenir la viscosité sous charge. Le cylindre doit maintenir une force continue et inébranlable contre le jeu de plaques.
Identifiez la répartition inégale de la pression sur la pile de plaques. Les presses à barres latérales peuvent subir une tension inégale si le cadre se stabilise ou si les rails latéraux s"usent de manière inégale. Cela conduit à une inclinaison de la plaque. Un désalignement structurel crée des espaces microscopiques entre les surfaces d’étanchéité usinées. Le lisier trouve le chemin de moindre résistance et s"échappe par ces interstices. Vérifiez l"alignement parallèle de la plaque arrière et de la plaque principale à l"aide d"un télémètre laser. Même quelques millimètres d’écart de gauche à droite compromettront l’ensemble de la pile.
Les conflits de compression du diaphragme présentent un autre risque majeur de fuites soudaines. Les filtres-presses à membrane utilisent la pression de l’air secondaire ou de l’eau pour gonfler un diaphragme et presser le gâteau de filtration. Assurez-vous que cette pression de compression secondaire ne dépasse jamais la pression de serrage hydraulique primaire. Si vous serrez la presse à 3 000 PSI mais appliquez une force de compression qui dépasse la résistance structurelle de la pince, la force interne écartera physiquement les plaques. Cela provoque une fuite de liquide soudaine et violente. Calibrez toujours vos soupapes de surpression pour éviter cette dérogation.
Les blocages au niveau de l’orifice d’alimentation créent une pression asymétrique à l’intérieur des chambres. La boue pénètre d"un côté de la chambre mais ne peut pas remplir l"autre en raison de la boue séchée ou des débris bloquant l"œillet. Cette charge inégale provoque le déplacement latéral des plaques sur le châssis. Le déplacement brise le sceau parallèle. La boue sous pression est ensuite pulvérisée sur les côtés de la presse.
Déployez des solutions de contournement opérationnelles lorsque vous détectez une répartition inégale de la pression en cours de cycle. Ajustez temporairement les volumes de lots ou réduisez la pression de la pompe d"alimentation pour terminer un cycle de travail en toute sécurité. Cela évite une éruption catastrophique en attendant un nettoyage complet. Une fois le cycle terminé, ouvrez la presse et dégagez manuellement les ports bloqués à l"aide d"un nettoyeur haute pression ou d"un outil de nettoyage émoussé.
Les boues abrasives à grande vitesse érodent les surfaces d’étanchéité au fil du temps. Le sable, les grains de silice et les copeaux de métal agissent comme du papier de verre contre les plaques de polypropylène. Surveillez de près la température du lisier. Maintenir les températures en dessous de 100°C. La chaleur élevée ramollit le polypropylène standard, provoquant une déformation des plaques et une dégradation des joints. Filtrez les impuretés surdimensionnées avant qu’elles n’atteignent la presse à l’aide d’une crépine sur la conduite d’alimentation. De grosses roches ou débris coincés entre les plaques empêchent la fermeture du chasse d"eau, garantissant ainsi une fuite.
Les consommables s’usent et nécessitent une surveillance stricte. Identifiez les tissus pliés, froissés ou usés. Un seul pli dans la marge d’étanchéité crée un canal permettant au liquide de s’échapper. Inspectez les bords de chaque tissu pendant la phase de déchargement du gâteau. Recherchez des fibres effilochées, des matériaux amincissants ou des trous près des œillets d"alimentation.
Détectez les joints aplatis, chimiquement dégradés ou manquants. Les joints toriques perdent leur élasticité avec le temps en raison d"une compression constante et d"une exposition chimique. Ils subissent une compression rémanente et ne parviennent pas à rebondir lorsque la presse s"ouvre. Passez votre doigt le long de la rainure du joint torique pendant l"entretien. Si le joint affleure ou se trouve en dessous de la surface de la plaque, il ne peut plus empêcher les fuites. Remplacez-le immédiatement.
Comparez les conceptions ouvertes existantes avec les architectures scellées modernes pour déterminer la meilleure voie à suivre. Les plaques à bords ouverts dépendent entièrement du tissu et de la pression hydraulique pour former une étanchéité. Les architectures scellées utilisent des élastomères intégrés pour créer une barrière étanche aux liquides. Le choix de la bonne conception dépend entièrement de la valeur de votre filtrat, des exigences de sécurité et des réglementations environnementales.

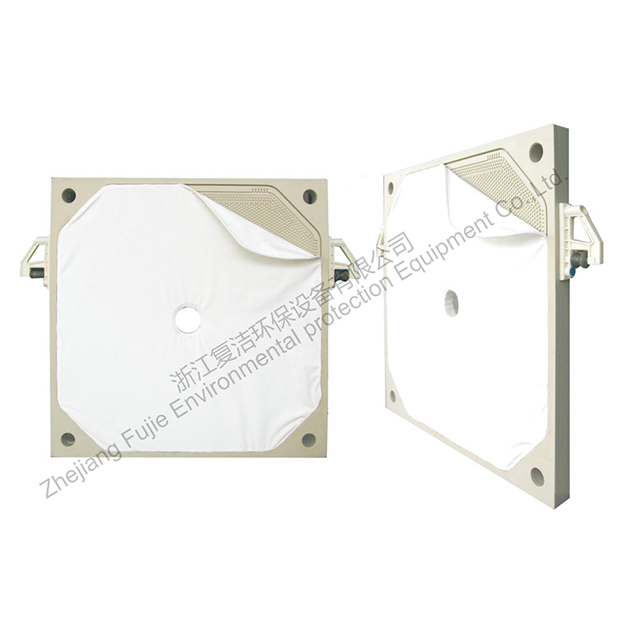

Comprendre les mécanismes de l"action capillaire. Les plaques sans joint utilisent une conception en tissu drapé. Le tissu dépasse le bord usiné de la plaque et pend à l"extérieur de la presse. Le liquide s"écoule à travers les fibres du tissu, contournant entièrement la zone de serrage. Cette mèche coule sur les côtés de la presse. Vous ne pouvez pas arrêter cela avec une pression hydraulique plus élevée ou un serrage plus serré. Il s’agit d’une limitation fondamentale de la physique impliquée dans les tissus exposés.
Évaluez les cas d’utilisation acceptables par rapport aux risques inacceptables. Les plaques sans joint fonctionnent bien pour les eaux usées bénignes, les résidus miniers ou les eaux de lavage des agrégats. Le liquide qui s"écoule tombe simplement dans un bac collecteur et retourne à la tête via un siphon de sol. Cependant, ils présentent des risques inacceptables pour les filtrats toxiques, acides ou de grande valeur. Vous ne pouvez pas vous permettre de perdre des produits chimiques coûteux, ni exposer les opérateurs à des fumées dangereuses ou à des gouttes corrosives.

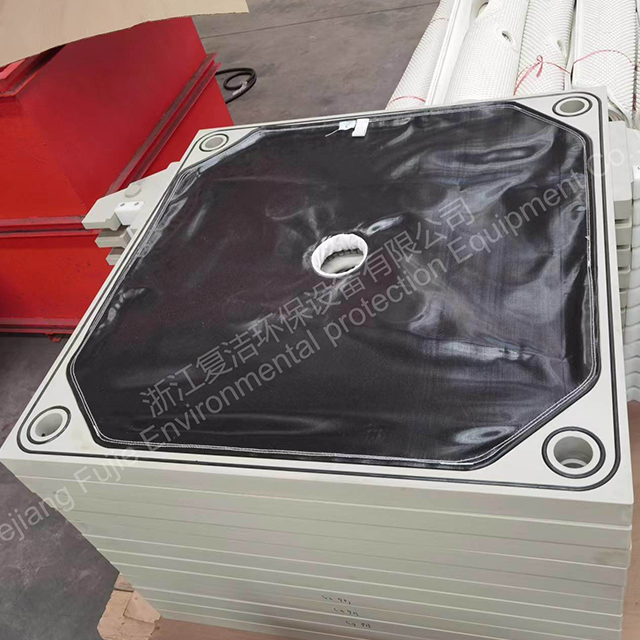

La transition vers un filtre-presse CGR résout complètement l’effet de mèche sur les bords. CGR signifie Calfeutré, Jointé, Encastré. Les joints toriques intégrés dans les rainures usinées créent un joint étanche aux liquides. Le tissu est calfeutré dans une rainure séparée à l'intérieur de la marge d'étanchéité à l'aide d'une corde spécialisée ou d'un bord à fermeture éclair. Aucun tissu ne s'étend jusqu'au bord extérieur de la plaque. La fermeture métal sur métal ou plastique sur plastique comprime le joint torique, emprisonnant tout le liquide à l'intérieur de la chambre.
Cette architecture répond à des réglementations strictes en matière de confinement environnemental. Il réduit votre dépendance aux bacs de récupération automatiques et aux bermes de confinement secondaire. Les sols restent secs. La sécurité de l"opérateur augmente considérablement lors de la manipulation de solvants ou d"acides agressifs. Les exigences en matière d"entretien ménager chutent et vous capturez 100 % de votre filtrat pour le traitement en aval.
Évaluer la viabilité financière de la modernisation d'un squelette sans joint avec des plaques filtrantes de remplacement CGR . Il n’est pas toujours nécessaire d’acheter une machine entièrement neuve. Vous pouvez souvent échanger le pack de plaques sur votre cadre existant. Calculez l’argent économisé sur le travail de nettoyage, les produits perdus et les amendes environnementales potentielles. Comparez cela au coût des nouvelles plaques et aux modifications de cadre requises.
Évaluez les modifications de cadre requises avant de commander. Les plaques CGR sont souvent plus épaisses que les plaques sans joint pour s"adapter aux rainures usinées. Vérifiez que votre cadre a la capacité de contenir la nouvelle pile. Vous devrez peut-être ajuster la longueur de course du cylindre ou retirer une ou deux plaques du nombre total. Assurez-vous que vos mécanismes de déplacement automatique des plaques peuvent gérer le profil légèrement différent des bords scellés.
Fonctionnalité | Plaques sans joint (NG) | Plaques avec joint d"étanchéité (CGR) |
|---|---|---|
Mécanisme d"étanchéité | Compression du tissu et force hydraulique | Joints toriques intégrés et tissu calfeutré |
Profil de fuite | Mèche capillaire continue (pleurage) | Fuite proche de zéro (sans gouttes) |
Meilleure application | Eaux usées bénignes, filtrat de faible valeur | Produits chimiques dangereux, filtrat de grande valeur |
Installation du tissu | Drapé, simple et rapide | Calfeutré dans les rainures, nécessite des outils spécialisés |
Demande d"entretien | Entretien ménager élevé, nettoyage fréquent des plateaux | Entretien réduit, vérifications périodiques des joints toriques |
Épaisseur de la plaque | Généralement plus fin, maximise le nombre de chambres | Plus épais pour accueillir les rainures de joint torique usinées |
Les protocoles de maintenance de routine du filtre-presse prolongent la durée de vie des composants d’étanchéité et évitent les pannes soudaines et dangereuses. Former les opérateurs à reconnaître les signes avant-coureurs. Ignorer une petite fuite aujourd’hui garantit une éruption majeure demain. Mettez en œuvre un calendrier strict pour inspecter le système hydraulique, nettoyer les plaques et remplacer les consommables usés.
Une bonne gestion de la toile du filtre-presse dicte le succès de votre stratégie d’étanchéité. Les techniques de suppression sécurisées sont essentielles. Lors de l'extraction de la corde de calfeutrage lors du retrait du tissu CGR, les opérateurs ne doivent pas rayer, rayer ou endommager les rainures de la plaque usinée. L'utilisation de tournevis ou de couteaux tranchants endommagera le polypropylène. Le lisier finira par contourner le joint torique à travers ces rainures. Utilisez des crochets d’extraction émoussés spécialisés ou des pics en laiton.
Établir des procédures opérationnelles standard d’installation strictes. Utilisez des marteaux pneumatiques avec des pointes émoussées en nylon ou des maillets en bois spécialisés pour placer la corde de calfeutrage. N"étirez pas le tissu pendant l"installation. Les étirements provoquent des rides. Les rides créent des chemins de fuite à travers la marge d’étanchéité. La toile doit reposer parfaitement à plat sur la surface de drainage.
Mettre en œuvre des protocoles de lavage rigoureux. Le lavage à haute pression empêche l’accumulation de solides sur les marges d’étanchéité. Les boues séchées agissent comme un coin. Il force les plaques à s"écarter pendant le serrage. Lavez soigneusement les chiffons et les bords de la plaque entre les cycles à l"aide d"un nettoyeur haute pression de 1 000 à 1 500 PSI doté d"une large buse à jet plat. Les systèmes automatisés de lavage des tissus fournissent les résultats les plus cohérents, mais le lavage manuel sous pression fonctionne s"il est exécuté avec diligence par un personnel qualifié.
Établissez des intervalles d'inspection stricts pour tous les joints de filtre-presse . Vérifiez chaque semaine les joints toriques, les joints de secours et les membranes à membrane. Recherchez un aplatissement, une fissuration ou un gonflement chimique. Remplacez tout joint présentant une usure visible avant qu'il ne tombe en panne lors d'un cycle sous pression.
Effectuez des contrôles de compatibilité chimique avant de commander des remplacements. Sélectionnez le bon élastomère en fonction du pH de la boue, de la température et de la présence de solvant. L"EPDM fonctionne bien pour les eaux usées générales et les acides doux. Viton résiste aux produits chimiques agressifs et aux températures élevées. Le nitrile gère efficacement les huiles et les hydrocarbures. Le silicone offre une excellente résistance à la température mais une faible résistance à l’abrasion. L’utilisation d’un mauvais matériau garantit une défaillance rapide du joint et de graves fuites.
Vérifiez mensuellement l’alignement des barres latérales ou des poutres aériennes. Des poutres mal alignées provoquent un déplacement des plaques. Cela conduit à une compression inégale à travers le paquet de plaques. Utilisez un niveau laser ou un cordage pour vérifier la rectitude des barres latérales. Ajustez les pieds de support si le cadre s"est installé de manière inégale sur la dalle de béton.
Nettoyez les surfaces de contact des plaques entre les cycles. Assurer une fermeture parallèle métal sur métal ou plastique sur plastique. Même un petit caillou ou un morceau de boue durcie coincé entre les plaques concentrera la force hydraulique sur un seul point. Cela peut fissurer la plaque, détruire le joint torique et provoquer une éruption massive.
Comparez le coût initial plus élevé des plaques filtrantes à joints avec les économies opérationnelles à long terme. Les plaques CGR et les toiles de calfeutrage spécialisées nécessitent une dépense d'investissement initiale plus importante. Cependant, ils réduisent considérablement les dépenses opérationnelles sur la durée de vie de l’équipement. Vous économisez de l'argent sur le travail de ménage. Vous atténuez les risques pour la sécurité et réduisez les demandes d’indemnisation des accidents du travail liées aux glissades ou à l’exposition à des produits chimiques. Vous éliminez les pertes de produit en capturant chaque goutte de filtrat précieux.
Reconnaître les compromis dans l’allocation du travail. Le retrait et le remplacement des tissus CGR prennent plus de temps que les tissus drapés sans joint. Enfoncer la corde de calfeutrage dans la rainure nécessite un personnel qualifié et des outils spécialisés. Cela augmente les temps d’arrêt pour maintenance lors des changements de tissus. Cependant, ce temps de maintenance supplémentaire élimine le temps de cycle quotidien perdu pour nettoyer les déversements, gérer les bacs de récupération et faire face aux éruptions inattendues. Le gain net en termes de disponibilité globale de la production justifie généralement le processus de changement de tissu plus long.
Comprenez comment les variables du processus affectent l’intégrité du joint. Les changements dans la composition du lisier peuvent soudainement entraîner la défaillance des anciens joints. L"ajout de coagulants agressifs peut dégrader les joints toriques EPDM standard. Le traitement de concentrations de solides plus élevées augmente la pression interne de la chambre, sollicitant ainsi le système de serrage hydraulique. Si vous modifiez votre chimie en amont, effectuez un audit matériel immédiat sur les composants de votre filtre-presse. Assurez-vous que votre matériel actuel peut gérer les nouvelles variables sans fuite.
Planifiez un audit complet de filtration avec un spécialiste en ingénierie pour tester la rétention de pression hydraulique et l’intégrité des cylindres.
Évaluez la compatibilité chimique de vos joints actuels par rapport à la composition réelle de votre coulis pour éviter une dégradation prématurée des élastomères.
Évaluez l’intégrité structurelle des plaques en vérifiant la présence de déformations, de rainures ou de marges d’étanchéité fissurées sur l’ensemble de la pile.
Mettez en œuvre une procédure de lavage obligatoire des bords des plaques et des tissus après chaque cycle de déchargement afin d"éviter l"accumulation de boues.
R : Ceci est généralement dû à une pression de serrage hydraulique insuffisante, à des tissus de filtre-presse usés ou à des impuretés surdimensionnées coincées entre les surfaces d"étanchéité de la plaque empêchant une fermeture affleurante. Une pression d"alimentation inégale peut également déplacer les plaques, brisant ainsi le joint.
R : Le suintement est un capillaire normal qui traverse le tissu dans des plaques sans joint. Cela apparaît comme un goutte-à-goutte lent. Une éruption est une pulvérisation sous pression dangereuse causée par un désalignement mécanique, des blocages d’alimentation ou une défaillance catastrophique du joint.
R : La durée de vie dépend de la fréquence des cycles, de l"exposition aux produits chimiques et des températures de fonctionnement. Le remplacement est nécessaire dès que les joints s"aplatissent, perdent leur élasticité ou montrent des signes de dégradation chimique. Inspectez-les chaque semaine.
R : Oui, en échangeant les plaques filtrantes de remplacement CGR. Cependant, l"épaisseur des plaques, la capacité du cadre et les mécanismes de changement de vitesse automatique doivent être vérifiés pour vérifier leur compatibilité avec les nouvelles plaques à joints.
R : Une répartition inégale de la pression, résultant souvent d"un orifice d"alimentation bloqué, entraîne le déplacement ou l"inclinaison des plaques sur le châssis. Cela brise le joint parallèle, permettant à la boue sous pression de s"échapper par les interstices résultants.
R : La température de la boue filtrée doit généralement être contrôlée à <100°C. Le dépassement de cette limite peut entraîner une déformation permanente des plaques et des joints en polypropylène standard, entraînant des fuites irréversibles.
R : Une fuite pendant la compression secondaire se produit si la pression de compression de la membrane dépasse la pression de serrage hydraulique de la presse, forçant physiquement les plaques à s"écarter. Cela peut également se produire si le diaphragme lui-même s"est rompu.
