Dans le secteur du brassage et de la production d"extraits à grand volume, l"efficacité de la séparation liquide-solide au stade du brassage dicte le rendement global de l"installation, la durée du cycle et la rentabilité. Les méthodes de séparation traditionnelles, telles que les cuves de filtration traditionnelles ou les filtres-presses mal spécifiés, entraînent souvent de graves pertes d"extrait, une humidité élevée des drêches et des temps de traitement prolongés. De plus, l’utilisation de plaques non conformes ou thermiquement inadéquates risque de provoquer une panne catastrophique de l’équipement et une contamination du produit. L"optimisation de ce processus nécessite une compréhension précise des plaques filtrantes utilisées dans la filtration moderne du moût. Ce guide détaille les architectures de plaques, la conformité des matériaux, les technologies d"étanchéité et les compromis en matière de performances. Nous fournissons les paramètres techniques nécessaires pour aider les ingénieurs de procédés et les gestionnaires d"installations à spécifier le matériel de filtration exact requis pour leurs opérations, garantissant une récupération maximale des extraits et une conformité sanitaire stricte.

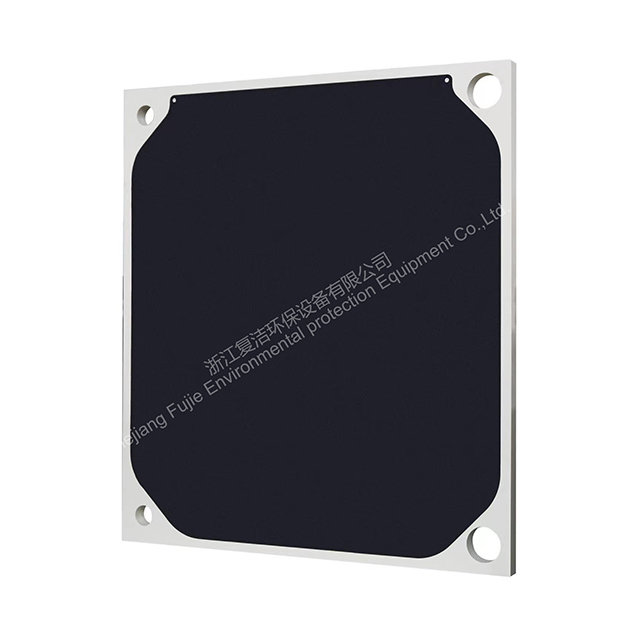

La technologie membranaire est standard : Le principal choix pour la filtration du moût est la plaque filtrante à membrane, qui permet un pressage mécanique du moût afin de maximiser le rendement de l'extrait et de produire des drêches très sèches.
Résilience thermique et chimique : les plaques doivent être fabriquées à partir de polypropylène de haute qualité, thermiquement stabilisé, pour résister aux températures de purée chaudes (généralement 75 ° C à 80 ° C), à la fatigue due aux cycles thermiques et aux produits chimiques agressifs de nettoyage en place (CIP).
Une conformité stricte n'est pas négociable : toute plaque utilisée dans un filtre-presse de qualité alimentaire doit répondre aux réglementations strictes de la FDA et de l'UE en matière de contact alimentaire pour éviter le lessivage et garantir un traitement sanitaire.
La personnalisation améliore l'efficacité : la modernisation des presses existantes nécessite souvent des plaques filtrantes personnalisées conçues pour correspondre aux emplacements des ports d'alimentation, aux épaisseurs de gâteau et aux mécanismes de déplacement automatisés spécifiques.
Définir le succès de la filtration du moût de brassage nécessite d’examiner plusieurs paramètres de base. Un processus hautement optimisé permet d'obtenir une récupération maximale de l'extrait, souvent mesurée en termes de rendement de brasserie (BHY). Il permet des temps de cycle rapides, permettant aux installations de réaliser 12 à 14 infusions par jour. Un système efficace minimise la consommation d’eau de barbotage tout en maintenant les matières en suspension dans le filtrat à un niveau exceptionnellement bas. L’obtention d’une clarté optimale du moût a un impact direct sur la fermentation en aval et sur la stabilité du produit final. Le matériel facilitant cette séparation doit supporter de lourdes charges physiques tout en maintenant une dynamique des fluides précise.
La filtration traditionnelle repose en grande partie sur la gravité et nécessite un broyage spécifique des grains grossiers provenant d'un broyeur à rouleaux pour créer un lit filtrant naturel. Cette méthode dépendante de la gravité est intrinsèquement lente et limite les types de grains que vous pouvez traiter. La technologie moderne des filtres-presses est pilotée par la pression. Vous pouvez utiliser un broyage fin broyé au marteau, exposant beaucoup plus d'amidon et accélérant le délai d'exécution. Toute l'efficacité de ce système entraîné par pression repose sur l'intégrité structurelle, les orifices internes et la conception géométrique des plaques filtrantes à purée . Sans plaques correctement conçues, les avantages d’un broyage fin disparaissent en raison d’une extraction inégale et des goulots d’étranglement des équipements.
La mécanique du presse-purée suit une séquence stricte : remplissage, pré-pressage, barbotage et pressage final. Pendant la phase de remplissage, une pompe volumétrique pousse le moût dans les chambres jusqu"à ce qu"elles atteignent leur capacité. Une pré-pressage compacte légèrement le gâteau avant que l"eau de barbotage ne lave les sucres restants du lit de grains. Enfin, une pression à haute pression élimine l"humidité résiduelle. Des géométries de plaques spécifiques et des diaphragmes flexibles maintiennent une pression uniforme sur le gâteau pendant ces phases. Si la répartition de la pression est inégale, une canalisation se produit. L"eau de barbotage contourne le grain, laissant un extrait précieux dans la presse.

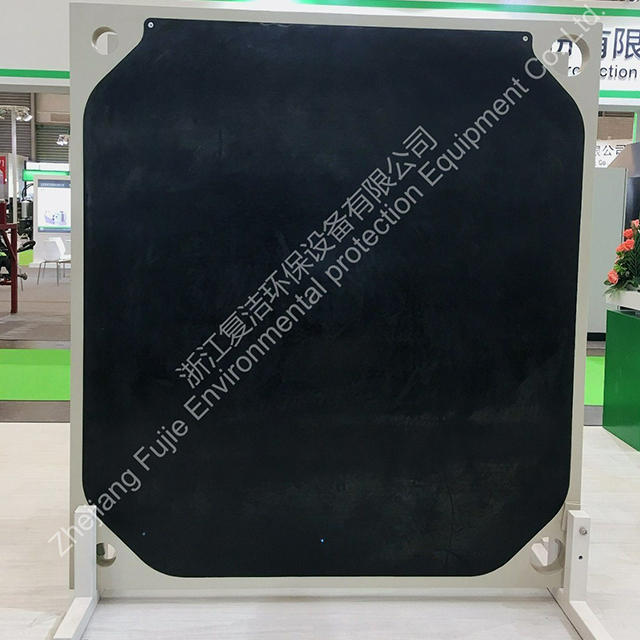

La plaque à membrane pour la filtration du moût représente la norme industrielle actuelle. Ces plaques comportent des surfaces flexibles, appelées diaphragmes, soudées à un noyau solide. Une fois la chambre remplie de purée, de l'eau ou de l'air comprimé gonfle ces diaphragmes. Le gonflage comprime physiquement le gâteau de purée à l’intérieur de la chambre. Cette action de compression mécanique réduit considérablement le volume vide à l'intérieur du gâteau, expulsant le liquide emprisonné qui autrement resterait dans les drêches.
La corrélation directe entre la compression de la membrane et l"efficacité opérationnelle est hautement mesurable sur le site de production. Les installations utilisant des plaques à membrane constatent une réduction massive du volume d’eau de barbotage requis. L’efficacité de l’extrait dépasse régulièrement 98 % de récupération Plato ou Brix. La compression finale produit des drêches exceptionnellement sèches. Les céréales plus sèches sont plus légères, moins sujettes à une détérioration rapide et beaucoup plus faciles à transporter ou à vendre au secteur agricole pour l"alimentation animale.
Les plaques à chambre encastrées sont des plaques à volume fixe sans membranes flexibles. Ils dépendent entièrement de la pression de la pompe d’alimentation pour former et sécher le gâteau. Parce qu’ils ne peuvent pas physiquement presser les grains, le centre du gâteau reste souvent humide et retient les sucres résiduels. L’absence de pression mécanique signifie que le barbotage est moins efficace. La densité du gâteau n"est pas gérée activement pendant le cycle de lavage, ce qui entraîne une extraction incohérente.
Aujourd'hui, les plaques encastrées sont rarement utilisées pour la filtration primaire du moût dans les brasseries à haut rendement. Le rendement plus faible et les gâteaux plus humides les rendent inefficaces pour les opérations continues. Cependant, ils peuvent être évalués pour des tâches très spécifiques, à budget limité ou à faible volume de filtration alimentaires où la compression mécanique est jugée inutile. Pour les applications où les déchets solides n'ont pas de valeur secondaire et où la récupération des extraits n'est pas le principal moteur économique, les plaques encastrées offrent une dépense d'investissement initiale inférieure.
Lors de la configuration d’une presse, les ingénieurs doivent choisir entre un pack mixte et un pack complet à membrane. Un pack mixte alterne une plaque à membrane avec une plaque complémentaire encastrée standard. Cette approche permet d"économiser de l"argent sur les dépenses d"investissement initiales puisque les plaques encastrées coûtent moins cher à fabriquer. Le compromis est une réduction de l’efficacité du pressage et de l’uniformité du gâteau. La membrane n"est pressée que d"un côté de la chambre, ce qui entraîne un lavage inégal et des gâteaux légèrement plus humides qu"une compression double face.
Un pack de membrane complet utilise 100 % de plaques de membrane, garantissant que chaque chambre est comprimée des deux côtés simultanément. Cette configuration maximise la compression du gâteau et garantit un lavage uniforme. Il est particulièrement bénéfique lors de la manipulation de purées difficiles et riches en adjuvants contenant du seigle, du blé ou de l"avoine. Ces grains ont tendance à être collants et résistants à l’écoulement des fluides. L’investissement initial plus élevé d’un pack de membranes complètes est facilement justifié par les gains continus et quotidiens en termes de rendement d’extrait et par des temps de cycle plus courts.
Fonctionnalité | Pack complet de membranes | Pack Mixte (Membrane + Encastré) | Chambre encastrée uniquement |
|---|---|---|---|
Dynamique de compression | Pressage uniforme des deux côtés | Pressage d"un seul côté | Pas de compression mécanique |
Rendement d"extraction (BHY) | Le plus élevé (>98 % de récupération) | Modéré à élevé | Le plus bas |
Humidité des drêches | Très faible (gâteau sec) | Moyen | Élevé (gâteau humide) |
Investissement en capital | Le plus haut | Modéré | Le plus bas |
Le traitement de la purée implique des températures élevées qui exercent une pression considérable sur le matériel de filtration. La sélection des polymères dicte la durée de vie de l"équipement. Les plaques doivent être fabriquées à partir de polypropylène (PP) haute température ou de mélanges d"homopolymères spécialisés. Ces matériaux résistent à la déformation et à la fatigue due aux cycles thermiques sous le chauffage et le refroidissement constants inhérents au traitement par lots. Le polypropylène standard se ramollira, se déformera ou se brisera prématurément lorsqu"il sera exposé à plusieurs reprises à des températures de purée oscillant entre 75°C et 80°C.
Au-delà de la température, les pressions nominales dictent les limites structurelles de la plaque. Les tolérances de pression d"alimentation et de pression de compression vont généralement de 6 à 15 bars. Le noyau de la plaque doit résister à la pression différentielle si les chambres adjacentes se remplissent de manière inégale. Les membranes flexibles doivent supporter des milliers de cycles de gonflage à haute pression sans subir d"éclatement de la membrane ou de fractures de contrainte le long des cordons de soudure.
Tout matériel intégré dans un filtre-presse de qualité alimentaire doit porter des certifications spécifiques. La conformité à la norme FDA 21 CFR 177.1520 et au règlement européen 10/2011 garantit que les polymères utilisés ne libèrent pas de produits chimiques nocifs dans le produit alimentaire dans des conditions de chaleur élevée et acides. La documentation et la traçabilité des matériaux auprès du fabricant sont obligatoires pour réussir les inspections sanitaires des installations et maintenir les normes d'assurance qualité.
Les principes de conception sanitaire dictent la géométrie physique des plaques. Les conceptions sans crevasses empêchent les matières organiques de s"accumuler dans les zones difficiles d"accès. Les membranes entièrement soudées sont largement supérieures aux membranes remplaçables ou boulonnées dans les applications sanitaires. Les boulons et les pinces créent des points d"hébergement microscopiques pour les bactéries. Les plaques doivent également démontrer une compatibilité totale avec les régimes CIP agressifs alcalins et acides utilisés pour stériliser la presse entre les cycles de production.
Les conceptions de plaques calfeutrées, scellées et encastrées (CGR) sont obligatoires pour les applications modernes de qualité alimentaire. La technologie CGR utilise des joints toriques EPDM ou NBR de qualité alimentaire intégrés dans des rainures autour du périmètre de la plaque et des ports d"alimentation. Lorsque la presse se ferme, ces joints se compriment, créant ainsi un fonctionnement totalement sans goutte. Cela empêche l’oxydation du moût, élimine les fuites gênantes sur le site de production et protège le produit de la contamination aéroportée.
La méthode de fixation du tissu influence fortement les conditions sanitaires. Les tissus traditionnels sont suspendus entre les plaques et agissent comme un mécanisme de mèche, permettant au liquide de s"écouler hors de la presse. Dans une configuration CGR, le tissu filtrant est calfeutré directement dans une rainure sur la face de la plaque à l"aide d"un cordon en caoutchouc. Cette conception calfeutrée empêche le contournement du produit, maintient les surfaces d"étanchéité propres et garantit que tout le liquide est forcé à travers le média filtrant plutôt que de s"échapper par les côtés.
Le port interne des plaques dicte la dynamique des fluides de l’eau de barbotage. La conception de l’orifice de lavage doit garantir que l’eau s’écoule uniformément sur toute la surface du gâteau. Si les ports sont sous-dimensionnés ou mal situés, l’eau s’écoulera par le chemin de moindre résistance. La canalisation laisse de grandes parties du grain non lavées, ce qui diminue considérablement l"efficacité de l"extraction et gaspille l"eau traitée.
La sélection de la bonne profondeur de chambre est un équilibre délicat. Pour les applications de purée, l"épaisseur du gâteau varie généralement de 30 mm à 50 mm. Un gâteau plus fin permet une filtration plus rapide et un lavage plus facile, mais nécessite davantage de plaques pour contenir le même volume de grains. Un gâteau plus épais augmente la capacité de rétention mais peut ralentir l"extraction et augmenter la turbidité finale du moût si la pompe ne peut pas pousser efficacement le liquide à travers le lit de grains dense.
Une planification précise des capacités évite les goulots d’étranglement. Le calcul du volume total de rétention nécessite d"analyser le poids du grain, les rapports liquide/grain et les cibles de gravité spécifique du brassin prévu le plus lourd. Le volume total de la chambre de la presse doit accueillir le lit de grains entièrement hydraté sans suremballage. Un suremballage entraîne des pressions d"alimentation excessives, tandis qu"un remplissage insuffisant provoque des gâteaux inégaux et des dommages à la membrane pendant la phase de compression.
Pour dimensionner avec précision la presse, les ingénieurs suivent ces étapes de planification de la capacité :
Déterminez le poids maximum de grain sec par lot.
Calculez le volume hydraté en fonction du rapport liquide/grain spécifique.
Tenez compte de la densité apparente des drêches humides.
Divisez le volume total requis par le volume de la chambre individuelle de la taille de plaque sélectionnée.
Ajoutez une marge de sécurité de 10 % au nombre total d"assiettes pour s"adapter aux infusions à haute gravité.
L’évolutivité doit être intégrée à l’achat de capital initial. La spécification d’un bâti de presse surdimensionné permet à une installation d’augmenter sa capacité ultérieurement. Les ingénieurs de procédés peuvent installer des plaques d"obturation pour fermer initialement les sections inutilisées de la presse. À mesure que la production augmente, ces plaques d"obturation sont retirées et remplacées par des plaques actives supplémentaires. Cela augmente instantanément le volume de la presse sans nécessiter un nouveau squelette ou un nouveau système hydraulique.
La modernisation d’équipements existants présente souvent des défis d’ingénierie complexes. Le remplacement des plaques dans des presses plus anciennes sans remplacer l'intégralité du squelette en acier nécessite une correspondance dimensionnelle précise. Les plaques standard disponibles dans le commerce s'alignent rarement parfaitement avec les mécanismes de tuyauterie et de déplacement d'une presse construite il y a des décennies. Dans ces scénarios, les installations doivent spécifier des plaques filtrantes personnalisées pour garantir la continuité opérationnelle.
Les variables de personnalisation s"étendent au-delà de la hauteur et de la largeur de base. Les ingénieurs doivent faire correspondre les dimensions externes, modifier l"emplacement des œillets d"alimentation et concevoir des conceptions de poignées spécifiques. Que la presse utilise des poignées latérales ou des suspensions à poutres suspendues, les plaques personnalisées doivent s"intégrer parfaitement aux dispositifs de déplacement automatiques de plaques existants pour éviter tout blocage mécanique pendant le cycle de déchargement du gâteau.
La pression différentielle est la principale cause de gauchissement catastrophique des plaques ou de rupture de membrane. Cela se produit lorsque les chambres adjacentes se remplissent de manière inégale en raison de ports obstrués, d"une purée trop épaisse ou de fluctuations rapides de température. Lorsqu"une chambre est sous pression et que la chambre voisine est vide, la bande de plaques non supportée se plie et finit par se casser. Le choc thermique dû au pompage d’eau froide dans une presse chaude exacerbe cette contrainte structurelle.
L’atténuation de ces risques nécessite des contrôles stricts des processus. Des systèmes automatisés de surveillance de la pression doivent être installés pour arrêter la pompe d"alimentation si la pression différentielle dépasse les limites de sécurité. Le dimensionnement approprié de la pompe d’alimentation est également essentiel. L"utilisation de pompes volumétriques contrôlées par VFD permet une phase de remplissage douce et progressive. Les opérateurs doivent respecter strictement les valeurs de pression de compression maximales fournies par le fabricant, en garantissant que le gonflage de l"air ou de l"eau ne dépasse jamais les limites structurelles du polymère.
L’aveuglement des tissus filtrants se produit lorsque de fines particules et des bêta-glucanes collants obstruent le tissage du tissu. L"accumulation de bactéries dans les crevasses des plaques ruine également la qualité du lot. Ces deux problèmes augmentent la pression différentielle, prolongent les temps de cycle et ont un impact négatif sur la stabilité de la saveur. Si les tissus ne sont pas correctement entretenus, la presse finira par ne plus laisser passer le liquide, interrompant ainsi complètement la production.
La mise en œuvre de cycles CIP rigoureux constitue la principale stratégie d’atténuation. Les opérateurs doivent faire circuler des solutions caustiques et acides chaudes à des vitesses appropriées pour dissoudre les encrassements organiques et inorganiques. La sélection du bon tissu filtrant de qualité alimentaire implique d"évaluer la perméabilité, le motif de tissage et le calandrage. Des programmes d"inspection de routine doivent être établis pour vérifier l"intégrité de la membrane, l"usure des joints et le colmatage du tissu.
Problème opérationnel | Cause probable | Stratégie d"atténuation sur le terrain |
|---|---|---|
Pression différentielle élevée | Tissu aveuglant ou remplissage irrégulier de la chambre | Initier un cycle CIP intensif ; vérifiez les paramètres VFD de la pompe d’alimentation. |
Fuite entre les plaques | Joints CGR usés ou fermeture hydraulique inadéquate | Inspecter et remplacer les joints toriques EPDM ; vérifier la pression du vérin hydraulique. |
Centre de gâteaux humides | Pression de compression insuffisante ou durée de compression courte | Augmenter la pression de gonflage de la membrane dans des limites sécuritaires ; prolonger la minuterie de compression. |
Filtrat trouble (turbidité élevée) | Tissu filtrant déchiré ou perméabilité incorrecte du tissu | Inspecter les tissus pour déceler tout dommage physique ; passez à un tissu à tissage plus serré. |
L'évaluation d'un fournisseur de plaques filtrantes nécessite de regarder au-delà de la brochure commerciale et de son atelier de fabrication. Le contrôle qualité commence par l’approvisionnement en polymères. Le fournisseur doit utiliser du polypropylène vierge de haute qualité plutôt que des mélanges recyclés manquant de stabilité thermique. La précision du moulage, pilotée par des capacités avancées d'usinage CNC, garantit que les plaques sont parfaitement plates. Les plaques déformées ne scelleront pas, ce qui entraînera de dangereuses fuites à haute pression. Le fournisseur doit utiliser des protocoles rigoureux d’essais de pression hydrostatique pour vérifier la résistance de la soudure de la membrane avant l’expédition.
Les délais et la gestion des stocks impactent directement votre risque opérationnel. Les plaques personnalisées prennent du temps à mouler et à usiner. Les longs délais de livraison pour les plaques de remplacement peuvent paralyser une installation en cas de panne catastrophique. Un fournisseur doté de solides capacités de stockage nationales ou régionales fournit un filet de sécurité essentiel, garantissant que les pièces de rechange sont disponibles en quelques jours plutôt qu"en quelques mois.
La filtration est un processus dynamique. L’importance d’un fournisseur qui fournit un soutien technique continu ne peut être surestimée. Lorsqu"une installation modifie sa facture de purée, la dynamique des fluides à l"intérieur de la presse change. Un fournisseur compétent vous aidera à optimiser le processus, à résoudre les problèmes de pression différentielle et à recommander des tissages alternatifs pour gérer les adjuvants collants.
Les conditions de garantie révèlent la confiance du fabricant dans son produit. Les installations doivent rechercher des garanties claires concernant la durée de vie des membranes, généralement mesurée en milliers de cycles de compression. Des garanties structurelles contre la déformation thermique dans les conditions de fonctionnement indiquées sont également nécessaires. Une garantie solide protège l’investissement en capital et garantit que le fournisseur reste responsable des performances de son matériel.
Pour optimiser votre processus de séparation liquide-solide et garantir la fiabilité de l"équipement, exécutez les étapes suivantes :
Lancez un audit dimensionnel de votre squelette de filtre-presse existant pour déterminer le dimensionnement exact des plaques et les exigences d’alignement des ports.
Demandez aux fournisseurs potentiels des documents de certification des matériaux vérifiant la conformité FDA et UE avant de lancer l"approvisionnement.
Planifiez une consultation technique pour effectuer un test pilote sur votre facture de purée spécifique afin de vérifier la perméabilité du tissu et l"efficacité de la compression.
Passez en revue et mettez à jour vos protocoles CIP actuels pour vous assurer qu"ils correspondent aux tolérances chimiques et thermiques des membranes en polypropylène haute température.
R : Les plaques utilisées dans les applications de purée doivent être conçues pour un fonctionnement continu entre 75°C et 80°C. Ils doivent être fabriqués à partir de polypropylène thermiquement stabilisé pour éviter toute déformation ou ramollissement lors de cycles répétés de chauffage et de refroidissement.
R : Les plaques à membrane comportent des diaphragmes flexibles qui se gonflent pour presser physiquement le gâteau aux céréales. Cette compression mécanique expulse le liquide piégé et les sucres résiduels que la gravité ou la pression de pompe standard ne peuvent pas extraire à eux seuls, poussant les rendements au-dessus de 98 %.
R : Le joint calfeutré, scellé et encastré (CGR) utilise des joints toriques intégrés pour créer un environnement totalement sans fuite. Cela évite la perte de produit, élimine les déversements salissants sur le sol et protège la purée de la contamination aérienne et de l"oxydation.
R : Bien que les plaques encastrées standard coûtent moins cher, elles ne peuvent pas physiquement presser le gâteau. Cela se traduit par des drêches plus humides, une récupération d"extrait plus faible et un barbotage moins efficace. Ils ne sont généralement pas recommandés pour les opérations de brassage à haut rendement.
R : La durée de vie du tissu dépend du volume de production, de l"efficacité du CIP et de l"abrasivité de la purée. En règle générale, les tissus des installations à volume élevé sont remplacés tous les 3 à 6 mois pour éviter l"aveuglement et maintenir des vitesses de filtration optimales.
R : Le gauchissement est principalement causé par la pression différentielle lorsque les chambres adjacentes se remplissent de manière inégale. Les chocs thermiques, tels que l"introduction rapide d"eau froide dans une presse chaude ou le dépassement de la pression de compression maximale indiquée par le fabricant, peuvent également provoquer une défaillance structurelle.
