Dans la séparation liquide-solide de grands volumes, le cadre structurel de l’équipement de filtration dicte la fiabilité à long terme, la fréquence de maintenance et la sécurité de l’opérateur. La sélection d'une architecture de châssis inappropriée pour les caractéristiques spécifiques des boues (en particulier les matériaux hautement corrosifs, toxiques ou exceptionnellement lourds) entraîne une usure prématurée des rails, un désalignement fréquent des plaques et une augmentation des temps d'arrêt opérationnels. Quel que soit le type de cadre, les installations industrielles s'appuient sur la filtration sous pression pour éliminer les impuretés, extraire le filtrat clair et produire un gâteau de filtration très sec. Ce processus permet souvent d'obtenir une teneur en matières solides nettement plus élevée que les méthodes alternatives de déshydratation telles que les presses à bande. L’évaluation des réalités mécaniques des conceptions de barres latérales standard par rapport à l’architecture suspendue d’un filtre-presse aérien est une exigence majeure au stade de la décision. Ce guide détaille les différences structurelles, les compromis opérationnels et les critères de réussite spécifiques à l'application pour éclairer l'achat de biens d'équipement.
Charge structurelle : la barre latérale appuie sur les plaques de support des rails latéraux, les rendant susceptibles de s"user en raison de gâteaux lourds, tandis que les conceptions suspendues suspendent les plaques à une poutre supérieure, isolant le mécanisme porteur de la zone de filtration.
Résistance à la corrosion : les architectures aériennes protègent intrinsèquement les mécanismes de déplacement et les rails des décharges de gâteaux corrosifs et des éclaboussures de filtrat, prolongeant ainsi la durée de vie des équipements dans les applications chimiques difficiles.
Compatibilité d"automatisation : le filtre-presse à suspension aérienne est généralement supérieur pour le déplacement des plaques à grande vitesse et entièrement automatique, réduisant ainsi les temps de cycle dans les environnements à service continu.
Rapport coût/valeur : alors que les presses à barre latérale offrent un CapEx initial inférieur et une empreinte verticale plus petite, les presses aériennes génèrent des OpEx inférieurs dans les applications lourdes grâce à une maintenance réduite et à une efficacité automatisée.
La filtration sous pression fonctionne selon un principe mécanique simple : utiliser la pression hydraulique pour forcer le lisier à travers les tissus filtrants, séparant ainsi les liquides clairs des impuretés solides. Le lisier est pompé dans des chambres fermées formées par des plaques encastrées. Alors que la pompe d"alimentation continue de pousser le matériau dans les chambres, les solides s"accumulent sur le tissu filtrant tandis que le liquide traverse le tissu et sort par les orifices de drainage. Les exploitants d"usine s"appuient sur une séquence d"événements spécifique pour obtenir une siccité optimale du gâteau.
L"unité de puissance hydraulique (HPU) s"active, étendant le cylindre principal pour comprimer le paquet de plaques.
Le système de serrage atteint une pression maximale, dépassant souvent 4 000 psi sur le cylindre, pour verrouiller les plaques et sceller les joints toriques.
La pompe d"alimentation en lisier s"active, poussant le matériau dans le paquet de plaques fermé à des pressions allant généralement de 100 à 225 psi.
Les solides s"accumulent sur le tissu filtrant, formant la couche initiale de gâteau, qui agit ensuite comme média de filtration primaire.
Le filtrat traverse le tissu tissé et sort via des ports de drainage internes dans un collecteur.
La pompe d"alimentation atteint sa limite de pression maximale, indiquant que les chambres sont pleines et que la formation du gâteau est terminée.
Le système de fermeture interagit directement avec le cadre structurel pour maintenir l'intégrité du système. Le squelette en acier de la machine se compose d'une tête fixe, d'un support de vérin hydraulique et d'éléments de tension les reliant. La conception de ces éléments de tension crée la différence fondamentale entre les différents types de filtres-presses disponibles sur le marché aujourd'hui. Le cadre doit absorber des forces opposées massives sans fléchir. Si le cadre se plie sous la charge, les plaques se séparent, provoquant une projection de boue à haute pression sur les côtés.
L’architecture traditionnelle à barres latérales est la configuration la plus courante trouvée dans la déshydratation industrielle. Dans cette conception, les plaques filtrantes reposent directement sur deux poutres latérales parallèles qui relient la tête fixe à l"extrémité arrière hydraulique. Chaque plaque comporte des poignées saillantes sur ses côtés, qui reposent sur des bandes d"usure montées sur les rails latéraux. Ces bandes d"usure sont généralement fabriquées en polyéthylène UHMW ou en acier inoxydable pour réduire la friction.
Le chemin de charge dans une configuration de barre latérale est direct et latéral. Tout le poids des plaques, le gâteau de filtration humide accumulé et le volume interne du lisier sont transférés directement vers les rails latéraux. Lorsque la presse s"ouvre et se ferme, le mécanisme de déplacement entraîne les tôles lourdes le long de ces rails. Ce glissement constant génère des frottements importants, nécessitant une lubrification régulière et un remplacement périodique des bandes d"usure pour éviter que les plaques ne coincent ou ne sortent de la piste.
Les conceptions de barres latérales dominent les cas d"utilisation standard où le poids des gâteaux reste modéré. Les usines municipales de traitement des eaux usées s"appuient largement sur des presses latérales pour traiter les boues biologiques, qui ont généralement une densité proche de 1,0. Les opérations minières standard traitant des résidus plus légers, ainsi que les applications de boues industrielles non corrosives, bénéficient de la simplicité de cette conception. Étant donné que les rails latéraux servent également d"éléments de tension maintenant la presse fermée, l"ingénierie est simple et très efficace pour les matériaux standard.

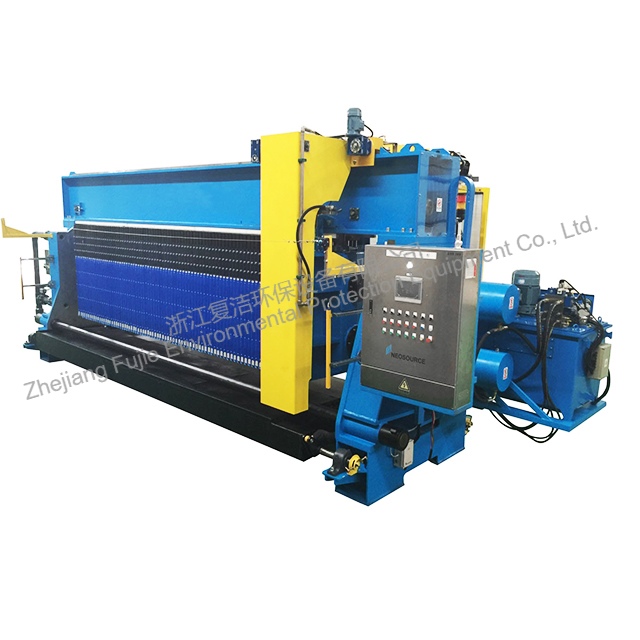

Un filtre-presse à suspension aérienne modifie fondamentalement le chemin de charge structurelle. Au lieu de reposer sur des rails latéraux, les plaques filtrantes sont suspendues à une structure robuste à double poutre ou à poutre en I unique située entièrement au-dessus du bloc filtrant. Les éléments de tension qui maintiennent la presse fermée pendant le serrage hydraulique sont complètement séparés du mécanisme de support de plaque, prenant souvent la forme de tirants robustes positionnés à l'extérieur de la zone d'éclaboussure.
Cette architecture suspendue utilise un système de suspension à deux points fixé au sommet de chaque plaque. Le poids des plaques et du lourd gâteau de filtration est suspendu à la poutre supérieure. Parce que les plaques pendent librement, la gravité les amène dans une position parfaitement d’aplomb. Lorsque le chariot de déplacement déplace les plaques, celles-ci roulent le long du rail de poutre supérieur sur des roulements à forte charge plutôt que de glisser sur un rail latéral à forte friction. Cette action de roulement nécessite beaucoup moins de force et élimine le grattage métal sur métal inhérent aux conceptions à barres latérales.
Les principaux cas d"utilisation des conceptions aériennes impliquent des environnements opérationnels extrêmes. Les usines de traitement chimique hautement corrosives les utilisent car les filtrats agressifs ne peuvent pas couler sur les poutres porteuses. Le traitement métallurgique lourd nécessite des châssis suspendus, car le simple poids du gâteau de filtration haute densité provoquerait la courbure ou la défaillance des rails latéraux standard. Les applications de qualité alimentaire et les usines pharmaceutiques préfèrent les conceptions aériennes car l"absence de rails latéraux permet un nettoyage sans obstruction et empêche l"accumulation de bactéries dans les crevasses cachées.
Les gâteaux de filtration lourds provoquent une friction et une usure importantes sur les rails de la barre latérale. Lors du traitement de concentrés minéraux ou de boues industrielles à haute densité, le poids combiné des plaques et des solides retenus exerce une immense pression vers le bas sur les poutres latérales. Au fil du temps, ce poids entraîne une dégradation inégale des bandes d’usure. Lorsque les bandes d"usure tombent en panne, les plaques commencent à glisser, ce qui entraîne une inclinaison des plaques pendant les cycles d"ouverture et de fermeture. Une plaque inclinée empêche le système hydraulique d"obtenir une bonne étanchéité, ce qui entraîne des fuites, des tissus filtrants endommagés et des plaques fissurées.
La gravité offre un avantage d’alignement distinct dans les architectures suspendues. Étant donné que les plaques sont suspendues à la poutre supérieure, elles s’alignent automatiquement verticalement. La poutre suspendue absorbe le poids statique massif du lisier sans soumettre le mécanisme de déplacement à un frottement latéral. Les roulements sur les supports de suspension permettent même aux plaques les plus lourdes de se déplacer en douceur le long du rail. Cette élimination des frottements de glissement réduit considérablement l"usure des poignées de plaques et garantit que le paquet de plaques reste parfaitement parallèle pendant la phase de serrage haute pression.
Paramètre technique | Filtre-presse de la barre latérale | Filtre-presse aérien |
|---|---|---|
Chemin de chargement | Le poids repose directement sur les rails latéraux. | Le poids est suspendu aux poutres de support supérieures. |
Mouvement des plaques | Frottement de glissement le long des bandes d"usure. | Frottement de roulement via roulements sur une piste supérieure. |
Mécanisme d"alignement | S"appuie sur l"intégrité des rails et le réglage manuel. | Auto-alignement assisté par gravité (suspension à l’aplomb). |
Poids idéal de la boue | Densité spécifique légère à modérée (SG < 1,5). | Densité spécifique élevée (SG > 1,5) et gâteaux denses. |
Les opérations de filtre-presse vont des systèmes entièrement manuels aux systèmes entièrement automatisés. Le déplacement manuel nécessite que les opérateurs séparent physiquement chaque plaque après un cycle de filtration pour libérer le gâteau. Les systèmes semi-automatiques utilisent un entraînement mécanique par chaîne de base pour tirer les plaques une par une. Bien que les presses à barres latérales puissent accueillir des sélecteurs automatiques, le chariot de déplacement doit se déplacer le long des mêmes rails latéraux qui sont exposés à la boue, à la saleté et aux liquides corrosifs. L"accumulation de débris sur ces rails bloque fréquemment les pignons de changement de vitesse, provoquant des retards de cycle et nécessitant une intervention constante de l"opérateur pour dégager les voies.
Les conceptions aériennes excellent en matière d'automatisation car le chariot de changement de vitesse repose sur la poutre supérieure propre. Un filtre-presse automatique configuré avec un châssis aérien maintient tous les moteurs d'entraînement, chaînes et capteurs de proximité en toute sécurité au-dessus de la zone humide. Cet environnement d’exploitation propre permet des systèmes d’ouverture multi-plaques à grande vitesse. Les presses aériennes avancées utilisent des moteurs à entraînement à fréquence variable (VFD) pour tirer trois, cinq ou même toutes les plaques simultanément sans se coincer. En vidant la totalité du gâteau de filtration en une fraction du temps nécessaire à une presse latérale standard, les installations peuvent augmenter considérablement leur débit quotidien.
L"analyse de la zone de largage révèle une vulnérabilité majeure dans les conceptions de cadres traditionnelles. Dans une presse à barre latérale, les rails latéraux sont positionnés directement sous les bords des plaques filtrantes. Lorsque la presse s"ouvre, le gâteau qui tombe, la boue résiduelle et le filtrat acide ou caustique tombent directement. Une grande partie de ce matériau atterrit directement sur les rails latéraux, les bandes d"usure et les chaînes de changement de vitesse. Dans les applications minières ou chimiques, cette exposition constante à des matériaux abrasifs et corrosifs dégrade rapidement le cadre en acier au carbone. Même les revêtements époxy de haute qualité finissent par se détériorer sous le grattage mécanique des plaques mobiles, exposant l"acier brut à une oxydation rapide.
L"avantage d"isolation de la configuration aérienne résout ce problème de manière structurelle. Toutes les pièces mobiles critiques, les capteurs électroniques et les supports structurels sont situés au-dessus de la zone de décharge. Lorsque les plaques se séparent, le gâteau de filtration tombe librement dans la goulotte d"élimination ou le convoyeur situé en dessous sans heurter aucune partie du châssis de la machine. Cette séparation physique élimine la dégradation chimique des systèmes d"entraînement et protège l"intégrité structurelle de la presse. Pour les procédés impliquant de l"acide sulfurique, de la soude caustique ou de la silice hautement abrasive, le retrait du cadre porteur de la zone d"éclaboussure est le seul moyen fiable de garantir la survie à long terme de l"équipement.
L"adaptation de la densité du coulis au type de cadre détermine le succès mécanique de l"installation. Les ingénieurs d"usine doivent évaluer la densité spécifique de leur matière première avant de sélectionner un cadre. Les presses latérales fonctionnent exceptionnellement bien pour les boues organiques plus légères trouvées dans les eaux usées municipales ou dans la transformation des aliments. Ces matériaux produisent un gâteau de filtration relativement léger qui ne sollicite pas trop les rails latéraux. L"utilisation d"une presse à barre latérale pour ces applications permet de réduire les coûts d"investissement tout en répondant à toutes les exigences structurelles.
Les applications industrielles lourdes nécessitent des conceptions aériennes. Les boues à densité élevée, telles que celles trouvées dans le traitement du zinc, du plomb, du cuivre et de l’or, produisent des gâteaux de filtration incroyablement denses. Une seule plaque filtrante grand format remplie de concentré métallurgique peut peser des centaines de kilogrammes. Lorsqu"elle est multipliée sur une presse de 150 plaques, la charge statique totale fait facilement courber les rails latéraux standard vers l"extérieur. Cette courbure compromet le joint hydraulique et conduit à des éruptions catastrophiques. Les poutres supérieures robustes d"une presse aérienne sont conçues spécifiquement pour supporter ces charges verticales massives sans transférer de contrainte au mécanisme d"étanchéité.
L"entretien de routine d"un filtre-presse consiste à laver les toiles filtrantes, à remplacer les plaques endommagées et, occasionnellement, à aider les gâteaux de filtration tenaces à tomber. Les presses à barre latérale obligent les opérateurs à passer par-dessus les rails latéraux pour accéder au bloc filtrant. Cette barrière physique rend difficile le nettoyage en profondeur des chiffons et oblige les opérateurs à se placer dans des positions inconfortables et peu ergonomiques. Si un gâteau lourd ne tombe pas, les opérateurs doivent utiliser des grattoirs tout en se penchant sur les rails, augmentant ainsi le risque de blessure due à la chute de débris ou au mouvement accidentel de la plaque.
Les conceptions aériennes mettent en évidence l’accès latéral dégagé comme un principal avantage en matière de sécurité et de maintenance. Grâce aux poutres structurelles situées au-dessus des plaques, les côtés du bloc filtrant sont complètement ouverts. Cette architecture ouverte offre plusieurs avantages opérationnels distincts.
Les opérateurs peuvent se tenir directement à côté des plaques pour effectuer des inspections visuelles des surfaces d"étanchéité.
Les équipes de maintenance peuvent changer les toiles filtrantes lourdes en toute sécurité sans les soulever par-dessus les rails latéraux à hauteur de taille.
Le personnel peut utiliser des lances de lavage à haute pression (800-1 000 psi) directement sur les surfaces de filtration sans se fatiguer le dos.
Les installations peuvent intégrer de manière transparente des systèmes robotisés automatisés de lavage des tissus qui se déplacent sur les côtés de la presse.
Les contraintes des installations dictent souvent le choix de l’équipement. Les presses à barres latérales nécessitent beaucoup moins de dégagement vertical, ce qui les rend adaptées aux installations avec des plafonds bas ou des plates-formes à plusieurs niveaux existantes. Le support structurel étant latéral, la hauteur totale de la machine est réduite au minimum. Cette empreinte verticale compacte simplifie l"installation dans les usines plus anciennes où la modification de la ligne de toit ou le levage des ponts roulants n"est pas financièrement viable.
Les presses aériennes nécessitent une marge importante. Les poutres de support supérieures massives, le mécanisme de déplacement du chariot et les pieds structurels nécessitent une enveloppe d"installation haute. La planification des installations doit tenir compte de cette hauteur accrue, en garantissant un dégagement adéquat pour les ponts roulants utilisés lors de l"installation et de la maintenance. Les charges ponctuelles concentrées des lourdes béquilles nécessitent également des fondations en béton robustes. Les ingénieurs de l"usine doivent vérifier que la dalle de plancher existante peut supporter les charges dynamiques, ce qui nécessite souvent des dalles en béton armé de barres d"armature et des boulons d"ancrage surdimensionnés.
Les équipes d’approvisionnement doivent reconnaître les dépenses d’investissement initiales plus élevées d’une configuration de frais généraux. La fabrication d"un cadre suspendu nécessite un acier de construction beaucoup plus lourd pour les poutres de support supérieures et des colonnes verticales robustes pour supporter les charges dynamiques. Les tolérances techniques sont plus strictes et les mécanismes de changement de vitesse utilisent des roulements et des chenilles robustes plutôt que de simples chaînes coulissantes. Cette complexité accrue des matériaux et de la fabrication se traduit directement par un prix d’achat plus élevé par rapport à un modèle à barre latérale standard.
Les installations industrielles doivent calculer les économies opérationnelles à long terme sur la durée de vie de l"équipement. Dans les applications lourdes, la conception aérienne réduit considérablement la consommation de pièces d"usure telles que les blocs coulissants, les bandes d"usure et les chaînes de changement de vitesse. Étant donné que le mécanisme de changement de vitesse fonctionne dans une zone propre au-dessus de la boue, les équipes de maintenance passent beaucoup moins d"heures à dépanner les chariots bloqués ou à remplacer les capteurs corrodés. L"automatisation fiable réduit les coûts de main-d"œuvre directs, car les opérateurs ne sont pas obligés de surveiller chaque cycle. Moins de pannes imprévues et des temps de cycle constants compensent rapidement la prime d"investissement initiale dans les environnements agressifs.
Les deux styles de cadre s'adaptent à diverses technologies de plaques, mais la configuration spécifique influence fortement les performances. Les configurations traditionnelles à plaques et à cadres utilisent une alternance de plaques pleines et de cadres creux, qui sont largement obsolètes dans les applications modernes à haute pression. Aujourd'hui, la configuration du filtre-presse à chambre est la norme de l'industrie. Les plaques à chambre comportent des surfaces en retrait qui forment la cavité du gâteau lorsqu'elles sont serrées ensemble, permettant des pressions d'alimentation plus élevées et une meilleure formation du gâteau.
L"intégration d"une technologie de plaque avancée permet d"améliorer considérablement les performances. La mise en œuvre d"un système de filtre-presse à membrane dans un cadre aérien permet aux installations d"obtenir des gâteaux jusqu"à 20 % plus secs et des temps de cycle 50 % plus rapides. Les plaques à membrane comportent des surfaces flexibles qui se gonflent avec de l"eau ou de l"air à haute pression après le cycle d"alimentation initial. Cette compression physique comprime mécaniquement le gâteau de filtration à des pressions allant jusqu"à 16 bars, chassant l"humidité résiduelle avant l"ouverture de la presse. Les gâteaux plus secs réduisent considérablement les dépenses de séchage thermique et réduisent les coûts de transport pour l"élimination des déchets.
Un filtre-presse personnalisé peut être conçu dans une configuration à barre latérale ou aérienne pour répondre aux exigences spécifiques de l'usine. Les conceptions aériennes offrent beaucoup plus de flexibilité pour l’intégration de fonctionnalités périphériques avancées. Étant donné que les côtés et le fond ne sont pas obstrués, les ingénieurs peuvent facilement ajouter des bacs d'égouttage pour la soute à bombes pour récupérer l'eau de lavage, des secoueurs à gâteaux automatiques pour déloger les solides collants et des goulottes de décharge personnalisées sans interférer avec le cadre structurel.
Le principal risque lors de la mise en œuvre d’une presse aérienne concerne l’alignement structurel. Les plaques étant suspendues à un rail supérieur, l"ensemble de la machine doit être parfaitement de niveau. Si la fondation s’affaisse de manière inégale ou si les pieds de support sont mal installés, la poutre supérieure s’inclinera. Ce désalignement fait dériver les plaques lourdes vers l"extrémité inférieure, rendant impossible l"engagement correct du chariot de déplacement dans les supports de suspension. Le chariot se coincerait, interrompant la production et endommageant potentiellement les moteurs d"entraînement.
Pour atténuer ce risque, les chefs de projet doivent imposer des protocoles d"installation stricts. Les installateurs doivent suivre une séquence précise pour garantir l’intégrité structurelle.
Vérifiez la capacité de charge des fondations en béton et assurez-vous que la surface est préparée pour des charges ponctuelles lourdes.
Exécutez un alignement laser sur les poutres de support supérieures pour vous assurer que la piste est parfaitement de niveau sur toute la longueur de la presse.
Appliquez du coulis époxy sans retrait à haute résistance sous les plaques de base pour verrouiller les pieds de support en position d"aplomb.
Fixez le cadre avec des boulons d"ancrage robustes serrés selon les spécifications exactes du fabricant.
Testez le chariot de changement de vitesse sous pleine charge hydraulique avant d"introduire de la boue dans le système.
Un partenariat avec un fournisseur inexpérimenté dans la dynamique des suspensions aériennes présente de graves risques opérationnels. Les châssis aériens nécessitent une ingénierie complexe pour gérer les charges dynamiques lors du déplacement des plaques et les charges statiques lors du serrage hydraulique. Une poutre supérieure sous-conçue fléchira sous la pression. Si la poutre s"affaisse ne serait-ce que de quelques millimètres au centre, les plaques ne se scelleront pas correctement, ce qui entraînera des éruptions de boues à haute pression qui mettront en danger les opérateurs et endommageront les toiles filtrantes.
Atténuer cela nécessite un contrôle rigoureux des fournisseurs. Évaluez le fabricant de filtre-presse en fonction de ses antécédents vérifiés en matière d'applications robustes et à fort tonnage. Exigez de voir les données d'analyse par éléments finis (FEA) pour leurs conceptions de cadre, prouvant que la poutre supérieure ne fléchira pas sous la force de serrage hydraulique maximale. Évaluez leurs capacités de support après l'installation, en vous assurant qu'ils fournissent une mise en service sur site, une formation des opérateurs et des pièces de rechange facilement disponibles pour les mécanismes de changement de vitesse spécifiques utilisés dans leurs modèles aériens.
Extrayez un échantillon de boue représentatif et effectuez un test pilote pour déterminer avec précision le poids du gâteau et les temps de cycle de filtration.
Calculez la densité spécifique et les niveaux de pH de votre matière première pour établir les exigences de base en matière de structure et de revêtement.
Demandez une modélisation comparative des dépenses d"investissement et des dépenses d"exploitation auprès de votre fournisseur d"équipement pour les configurations de barre latérale et de frais généraux.
Évaluez le dégagement vertical et la capacité de charge des fondations de votre installation pour confirmer la compatibilité des charpentes aériennes.
R : Le principal avantage est d’isoler les mécanismes porteurs et de déplacement de la zone de décharge du gâteau de filtration. Cela empêche la corrosion, réduit l"usure des pièces mobiles et permet un accès latéral dégagé pour la maintenance.
R : Oui. Le terme chambre fait référence au style des plaques filtrantes, tandis que les frais généraux font référence au cadre structurel. Les plaques de chambre et les plaques de compression à membrane s"intègrent fréquemment dans les cadres de suspension aériens pour maximiser la séparation solide-liquide.
R : Bien que vous puissiez les faire fonctionner de manière semi-automatique, les conceptions aériennes sont fortement préférées pour les systèmes entièrement automatiques. La poutre supérieure propre permet un déplacement rapide et fiable des plaques sans interférence des chutes de débris.
R : Les presses à barres latérales nécessitent moins d’acier de construction et une ingénierie plus simple pour le cadre. Cela se traduit par des coûts de fabrication inférieurs et une empreinte verticale plus petite, réduisant ainsi les dépenses d"investissement initiales.
R : Recherchez des fabricants qui fournissent des données d"ingénierie transparentes, telles que les tests FEA sur la déflexion du cadre sous charge hydraulique. Ils doivent proposer des tests pilotes sur site et disposer d"études de cas éprouvées dans votre secteur spécifique.
