Vous êtes-vous déjà demandé comment les industries séparaient les liquides des solides avec autant de précision ? Un filtre-presse à plaques et cadres est l’une des méthodes les plus anciennes mais aussi les plus efficaces. Il est encore largement utilisé aujourd’hui dans les applications chimiques, alimentaires et de traitement des eaux usées. Dans cet article, vous apprendrez ce que c'est, comment cela fonctionne et pourquoi cela reste essentiel dans les systèmes de filtration modernes.

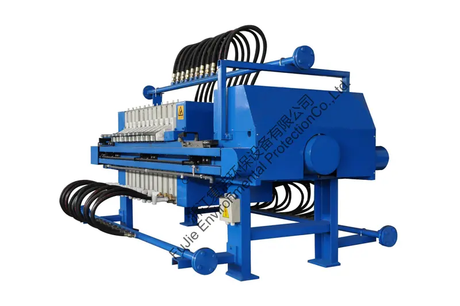

Un filtre-presse à plaques et cadres est une machine qui sépare les solides des liquides. Pour ce faire, il presse le lisier entre une série de plaques plates et de cadres creux. Chaque cadre forme une chambre où les particules solides se rassemblent, créant ainsi un gâteau de filtration . Pendant ce temps, le liquide propre, appelé filtrat , passe à travers un tissu filtrant et sort du système. Cette conception est simple mais puissante, ce qui la rend utile dans les usines chimiques, les usines alimentaires et les installations de traitement des eaux usées.
Comprendre quelques termes clés rend le processus plus clair :
Boue : Mélange de solides et de liquides qui entre dans la presse.
Filtrat : Le liquide purifié qui passe à travers le média filtrant.
Gâteau de filtration : résidu solide laissé après la filtration.
Filtration sous pression : force motrice qui pousse la boue à travers le tissu, séparant les solides des liquides.
Ces termes décrivent comment chaque partie du système fonctionne ensemble. En bref, la pression déplace la boue, les tissus emprisonnent les solides et les plaques façonnent le gâteau de filtration final.
Un filtre-presse à plaques et cadres peut paraître simple, mais chaque pièce joue un rôle clé. Sa structure allie résistance, contrôle de la pression et flexibilité, lui permettant de gérer différentes boues et objectifs de filtration.
Décomposons ce qu'il y a à l'intérieur :
Les plaques sont des surfaces solides et plates qui supportent les toiles filtrantes. Les cadres sont des sections creuses créant des chambres où les solides s'accumulent. Lorsqu'ils sont pressés ensemble, ils forment des cavités scellées qui emprisonnent le gâteau de filtration. Les modèles plus anciens utilisaient de la fonte ou du bois ; les presses modernes s'appuient sur le polypropylène pour sa légèreté et sa résistance chimique.
Les toiles filtrantes constituent le « cœur » du système. Ils laissent passer le liquide propre tout en gardant les solides à l’intérieur du cadre. Selon le procédé, nous pouvons utiliser des tissus, du papier ou des membranes microporeuses . Certaines applications combinent même des tissus filtrants et des couches de papier jetables pour une filtration ultra fine.
Cette partie fait le gros du travail. Des vérins hydrauliques ou des vis mécaniques rapprochent les plaques et les cadres. Il maintient une pression constante, généralement comprise entre 350 et 500 kN/m² , afin qu'aucune fuite ne se produise pendant la filtration. Les systèmes automatiques ajustent la pression et ouvrent les plaques lorsque la filtration est terminée.
Chaque coin est doté de trous d'alimentation guidant le lisier dans les cadres. Le filtrat propre sort par des ports de décharge dédiés sur les plaques. En contrôlant ces chemins d'écoulement, le système garantit une alimentation fluide et une pression uniforme dans toutes les chambres.
| Composant | Matériaux communs | Principales caractéristiques |
|---|---|---|
| Plaques / Cadres | Polypropylène, Fonte, Acier inoxydable | Solidité, résistance à la température, faible poids |
| Tissus filtrants | Polyester, coton, nylon | Précision de filtration fine et réutilisable |
| Système hydraulique | Cylindres en acier, joints d'étanchéité | Pression de serrage constante |
Le choix des matériaux est important.
Le polypropylène offre une résistance à la corrosion et est facile à nettoyer.
La fonte convient aux environnements à haute pression et haute température.
L'acier inoxydable résiste aux acides, aux solvants et est préféré dans la production alimentaire ou pharmaceutique.
Nous sélectionnons les matériaux en fonction du type de boue qu'ils manipulent et de leur degré de chaleur ou de corrosion.
Les presses modernes utilisent une conception de châssis modulaire , facilitant l'assemblage et la maintenance. Le squelette maintient toutes les plaques sur une poutre horizontale , permettant un déplacement rapide des plaques après chaque cycle. Les unités plus grandes peuvent inclure des auges de drainage, , des trémies à gâteaux ou des protections de sécurité sous la presse.
L'automatisation va plus loin. Les systèmes peuvent comporter des laveurs de tissu , à déplacement automatique des plaques ou des unités de commande hydrauliques programmables . Ces mises à niveau réduisent le travail manuel, améliorent la vitesse et assurent la sécurité des opérateurs.
Vous trouverez ci-dessous un schéma simple montrant comment les composants se connectent :
[Pompe d'alimentation] → [Port d'alimentation] → [Chambre du cadre] → [Tissu filtrant] → [Sortie du filtrat] → [Conduite de décharge]
Chaque étape est compacte et alignée pour maintenir le processus propre, efficace et fiable.
Le processus démarre lorsque le lisier est pompé sous pression dans la presse. Lorsque le liquide traverse le tissu filtrant, les solides restent à l'intérieur du cadre. Au fil du temps, ces solides s’accumulent et forment une couche épaisse appelée gâteau de filtration. Lorsque les cadres sont pleins, la pression est relâchée et les plaques s'ouvrent. Les gâteaux de filtration tombent pour être collectés ou éliminés, tandis que le filtrat clair peut être réutilisé ou traité davantage. Certains systèmes comprennent également une étape de lavage , au cours de laquelle l'eau ou le solvant élimine les impuretés piégées dans le gâteau.
Aperçu du processus de filtration :
| Étape | Description |
|---|---|
| A. Alimentation | Le lisier entre par un port d'angle sous pression. |
| B. Filtration | Le liquide traverse le tissu ; les solides restent dans la chambre. |
| C. Formation du gâteau | Les solides s'accumulent, remplissant chaque cadre uniformément. |
| D. Décharge | Libérations de pression ; les assiettes s'ouvrent, les gâteaux tombent. |
| E. (Facultatif) Lavage | Le rinçage élimine les contaminants résiduels. |
Ce cycle étape par étape est répété par lots, permettant un contrôle précis de la qualité de la filtration. Passons en revue ce qui se passe au sein de la presse :
Avant le début de la filtration, les plaques et les cadres sont étroitement serrés les uns contre les autres. Un système hydraulique les verrouille en place, formant des chambres étanches. Les toiles filtrantes sont inspectées pour garantir l’absence de déchirures ou de plis – même un petit espace peut provoquer des fuites.
Une fois serrée, la boue est pompée via un orifice d'alimentation sous pression contrôlée. Le liquide s'écoule uniformément dans chaque cadre, remplissant les chambres creuses. Le contrôle des flux est ici crucial ; trop rapide, et cela peut surcharger une image tout en laissant les autres vides.
À mesure que la pression augmente, les solides commencent à s’accumuler sur les surfaces du tissu filtrant.
Ils forment de fines couches qui se transforment en gâteau de filtration . Le liquide clair, ou filtrat , passe à travers le tissu et sort par les orifices de décharge.
À l’intérieur de chaque cadre, la filtration s’effectue des deux côtés, produisant deux demi-gâteaux qui se rejoignent au milieu.
Lorsque les chambres sont pleines, la pompe s'arrête et la pression hydraulique est relâchée. Les assiettes se séparent une à une, permettant aux gâteaux de tomber dans les trémies de collecte situées en dessous. Les opérateurs peuvent utiliser des brosses douces ou des pulvérisateurs à basse pression pour nettoyer les solides restants.
Dans certaines industries, la pureté est importante : les gâteaux sont donc lavés avec de l'eau propre ou un solvant. Des canaux spéciaux guident le liquide de lavage à travers les surfaces des plaques. Cette étape élimine les impuretés piégées et améliore la qualité du produit. Après le lavage, de l'air ou de la vapeur peuvent être passés pour sécher le gâteau et réduire sa teneur en humidité.
Il existe deux manières principales de contrôler la progression de la filtration :
Dans ce mode, la pompe d'alimentation en lisier maintient un débit stable. Au fur et à mesure que le gâteau se forme, la pression augmente progressivement pour maintenir ce débit. C'est idéal lorsque la composition du lisier change ou que la taille des solides varie.
Ici, la pression d'alimentation reste fixe du début à la fin. Le débit diminue naturellement à mesure que la résistance augmente à l’intérieur des chambres. Cette méthode convient aux opérations qui nécessitent une qualité constante et des temps de cycle prévisibles.
Quelques éléments affectent le fonctionnement de la presse :
Concentration de boue – trop dense peut provoquer un colmatage.
Type de tissu filtrant : des tissages plus fins améliorent la clarté mais réduisent la vitesse.
Pression d'alimentation : une pression plus élevée signifie une filtration plus rapide, mais une usure accrue des plaques.
Épaisseur du gâteau : détermine la durée du cycle et le niveau d'humidité.
Les opérateurs équilibrent ces facteurs pour obtenir un filtrat propre et une efficacité optimale à chaque passage.
Un filtre-presse à plaques et cadres peut sembler démodé, mais il reste l'un des outils de filtration les plus précis et les plus adaptables disponibles. Sa conception permet aux industries de contrôler chaque étape (pression, média filtrant et épaisseur du gâteau) pour les résultats les plus propres possibles.
Ce type de presse excelle lorsque la précision compte. Les alternés plaques et cadres créent des chambres étroites qui permettent de piéger efficacement les particules fines. À l’aide de tissus filtrants spécialisés ou de supports en papier , il peut éliminer les solides extrêmement petits des flux liquides. C'est pourquoi il est souvent utilisé pour le polissage chimique , de liquides pharmaceutiques ou la purification des aliments..
Points forts des performances :
Produit une clarté de filtrat souvent inférieure à 1 % de matière solide.
Les gâteaux de filtration atteignent des niveaux d'humidité aussi bas que 15 à 20 %.
Fonctionne efficacement pour les boues à faible teneur en solides et les suspensions fines.
Tous les processus ne nécessitent pas le même niveau de filtration. C'est là que ce système se démarque : il permet aux opérateurs de choisir différentes épaisseurs de média filtrant et de cadre . Vous pouvez passer d'un tissu grossier pour un débit plus rapide à du papier fin ou des feuilles de membrane pour la microfiltration. Les cadres plus épais créent des gâteaux plus gros pour les boues à haute teneur en solides, tandis que les plus fins permettent les travaux de polissage.
Options de configuration :
| Média filtrant | Utilisation typique |
|---|---|
| Tissu tissé | Filtration industrielle générale |
| Papier filtre | Haute pureté, élimination des solides fins |
| Membrane microporeuse | Processus de laboratoire ou de qualité pharmaceutique |
Malgré son cadre solide, le système présente un encombrement compact . Il s’intègre facilement dans les lignes de production ou les laboratoires où l’espace est limité. Comme il comporte peu de pièces mobiles , l'entretien est simple : nettoyez les chiffons, vérifiez les joints et c'est prêt pour le prochain cycle. Les versions modernes incluent même des dispositifs de changement de plaque automatiques et des laveurs de tissu pour réduire les temps d'arrêt.
Avantages d'entretien :
Remplacement rapide du tissu entre les cycles.
Usure mécanique minimale lors d’une utilisation à long terme.
Accès facile pour l’inspection et le nettoyage.
Chaque goutte de filtrat traverse une couche de filtration étroitement contrôlée. Cela garantit une décharge propre et conforme aux normes environnementales. Les industries peuvent réutiliser le liquide clair, réduisant ainsi la consommation d’eau et les coûts de traitement des déchets. Certains systèmes fonctionnent en mode boucle fermée , évitant ainsi les fuites ou la contamination lors de la filtration.
Avantages environnementaux :
Prend en charge les systèmes sans décharge liquide (ZLD) .
Le média filtrant réutilisable réduit les déchets jetables.
Aide les installations à répondre aux normes de qualité de l’eau EPA et ISO .
Pour les processus spécialisés ou à faible volume, un filtre-presse à plaques et cadres est extrêmement rentable. Cela ne nécessite pas d'automatisation à grande échelle ni de systèmes à flux continu. Vous ne l'exécutez qu'en cas de besoin, ce qui permet d'économiser de l'énergie et des coûts de maintenance. Sa structure modulaire signifie également que les utilisateurs peuvent ajouter ou supprimer des plaques pour répondre à la demande de production.
Fonctionnalités économiques :
Faible consommation d'énergie par lot.
Numéros de chambre réglables pour le contrôle de la capacité.
Longue durée de vie lorsqu'il est correctement entretenu.
Cette combinaison de précision, de flexibilité et d’efficacité maintient la pertinence du filtre-presse à plaques et cadres, même dans les industries de haute technologie d’aujourd’hui.
Si le filtre-presse à plateaux et à cadre offre une excellente précision de filtration, il présente également quelques inconvénients pratiques. Étant donné que le lisier pénètre par des orifices d'angle étroits, une pression inégale peut parfois se produire, entraînant un colmatage ou des dommages aux plaques . Sa conception sans joint peut permettre des fuites mineures pendant le fonctionnement, notamment sous haute pression ou avec des bords en tissu usés. Le système fonctionne également en mode batch , ce qui limite le débit et nécessite un déchargement manuel et un nettoyage fréquents entre les cycles.
Ces facteurs rendent la production plus exigeante en main-d'œuvre et moins efficace pour une production continue à grande échelle, bien que de nombreuses unités modernes incluent désormais des fonctionnalités d'automatisation pour réduire les temps d'arrêt et la charge de travail des opérateurs.
Un filtre-presse à plaques et cadres est incroyablement polyvalent. Sa conception s’adapte facilement à différents matériaux, pressions et normes de pureté, ce qui en fait un outil incontournable dans de nombreuses industries. Du raffinage des produits chimiques à la clarification des boissons, il gère tout ce qui implique la séparation des solides des liquides.
Dans les usines chimiques, la presse élimine les catalyseurs, les pigments et les sous-produits solides des fluides de traitement. Il gère les boues agressives contenant des acides, des solvants ou des températures élevées où la résistance à la corrosion est essentielle. Les ingénieurs choisissent souvent des plaques en acier inoxydable ou en polypropylène pour résister à ces environnements difficiles.
Utilisations typiques :
Clarification des produits chimiques organiques et des résines.
Filtrage des fines particules des catalyseurs.
Récupération de solides précieux lors des processus de réaction.
| Type de produit | Objectif | Choix du matériau |
|---|---|---|
| Colorants et pigments | Retirer les solides fins | Plaques en polypropylène |
| Pétrochimie | Récupération du catalyseur | Plaques en acier inoxydable |
| Acides et alcalis | Boues de neutralisation | Acier résistant à la corrosion |
La précision compte dans le monde pharmaceutique. Le filtre-presse à plaques et à cadre garantit des liquides ultra-propres pour la production de médicaments et les tests en laboratoire. Il est utilisé dans les processus de décoloration, de décarbonisation et de filtration stérile . Certains systèmes intègrent même des membranes microporeuses pour une filtration ultra fine des matières biologiques sensibles.
Les applications incluent :
Élimination du charbon actif après purification du médicament.
Filtrage de bouillons de fermentation ou de cultures antibiotiques.
Extraits de plantes clarifiants en médecine traditionnelle.
Des liquides propres et clairs sont essentiels dans la transformation des aliments. Cet équipement filtre les solides fins des liquides comme les sirops, les huiles comestibles, les jus et la bière . Parce qu'il peut être construit en acier inoxydable de qualité alimentaire , il empêche la contamination tout en préservant l'intégrité de la saveur.
Opérations courantes :
Jus de fruits clarifiants pour la qualité visuelle.
Filtrage des huiles végétales pour éliminer les cires ou les gommes.
Traiter les édulcorants et les concentrés d'arômes pour plus de pureté.
| Produit | Filtration Objectif | Résultat |
|---|---|---|
| Jus | Pulpe de fruit, pectine | Liquide clair et stable |
| Huiles | Cires, sédiments fins | Huile brillante et raffinée |
| Vin / Bière | Résidu de levure | Boisson onctueuse et claire |
Dans le secteur minier, le lisier est partout. Le filtre-presse à plaques et à cadre assèche les concentrés et résidus métalliques , réduisant ainsi les coûts de stockage et de transport. Il produit un gâteau de filtration compact et sec, plus facile à manipuler et à éliminer de manière plus sûre pour l'environnement.
Utilisé pour :
Concentration de minerais métalliques comme le cuivre, le zinc ou le plomb.
Récupération des particules fines des eaux de process.
Déshydratation des résidus miniers pour une gestion durable des déchets.
Il est particulièrement efficace lorsque l'espace est limité ou que la réduction de l'humidité a un impact direct sur la rentabilité.
C’est là que la presse brille en matière de durabilité. Il capte les matières en suspension et les boues des eaux usées municipales ou industrielles avant leur élimination. Parce qu’il réduit l’humidité du gâteau, il réduit les coûts de transport et le volume des décharges. De nombreux systèmes fonctionnent désormais dans des configurations sans rejet de liquide (ZLD) pour recycler l'eau de traitement.
Avantages environnementaux :
Élimine les impuretés organiques et inorganiques des effluents.
Produit de l’eau filtrée réutilisable.
Prend en charge la conformité aux réglementations de décharge EPA et ISO .
Le résultat est des opérations plus propres, une empreinte environnementale réduite et une réutilisation efficace des déchets dans toutes les industries.
R : Il sépare les solides des liquides dans les mélanges de boues par filtration sous pression. Les solides forment un gâteau de filtration à l'intérieur de chaque cadre, tandis que le liquide clair (filtrat) passe à travers le tissu pour être collecté ou réutilisé.
R : La conception des plaques et des cadres utilise des plaques et des cadres alternés, permettant une précision de filtration plus élevée mais une capacité plus petite. Les presses à chambre sont dotées de plaques encastrées, offrant une déshydratation plus rapide et moins d'entretien pour les volumes plus importants.
R : Généralement toutes les 2 à 4 semaines, selon le type de boue, la fréquence des cycles et les pratiques de nettoyage. Les chiffons endommagés ou bouchés doivent être remplacés immédiatement pour éviter les fuites et une qualité de filtration réduite.
R : Oui. En utilisant des plaques en acier inoxydable ou en polypropylène et des tissus filtrants résistants aux produits chimiques, il peut filtrer en toute sécurité les acides, les solvants ou les fluides chauds dans les industries chimiques et pétrochimiques.
R : Inspectez régulièrement les plaques, les joints et les orifices d'alimentation pour vérifier l'usure. Nettoyez les tissus filtrants après chaque cycle, surveillez la pression hydraulique et lubrifiez les pièces mobiles pour garantir des performances constantes et une durée de vie plus longue.
Un filtre-presse à plaques et cadres offre une séparation solide-liquide précise et fiable dans toutes les industries. Il fournit un filtrat propre, un fonctionnement flexible et des performances efficaces. Bien que plus lent et plus exigeant en main d’œuvre que les systèmes modernes, il reste essentiel pour la filtration spécialisée et fine. Le choix de la conception, des matériaux et du plan de maintenance appropriés garantit des résultats durables et cohérents dans tout processus industriel.
Chez Zhejiang Fujie , nous combinons innovation, qualité et service dans chaque filtre-presse que nous livrons. Nos équipements haut de gamme de protection de l’environnement couvrent l’intégralité de la R&D, de la fabrication, de l’assemblage et de la livraison clé en main.
Nous sommes leader du secteur avec des lignes d'extrusion et de pressage ultra-larges et un usinage à cinq axes pour une précision et des performances uniformes.
Nos systèmes exécutent des cycles d’alimentation, de déchargement et de lavage en seulement 30 minutes – de manière très efficace et transparente.
Nous proposons une personnalisation complète : spécifications, fonctions, matériaux, tous adaptés aux besoins de votre secteur.
Soutenus par des références nationales en matière de haute technologie et la force de brevets, les produits Fujie offrent une fiabilité à long terme.
Notre système après-vente comprend une formation technique, une maintenance rapide et une assistance mondiale — nous sommes toujours à vos côtés.
Prêt à améliorer votre processus de filtration ? Contactez-nous dès aujourd'hui et laissez Fujie vous fournir la solution de filtration que votre opération mérite vraiment.
